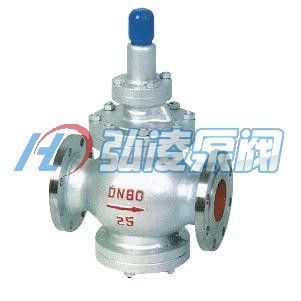

Y43H/Y型先导活塞蒸汽减压阀




点击放大图片

 Y43H/Y型先导活塞蒸汽减压阀的详细资料：
先导活塞蒸汽减压阀又名:减压阀,蒸汽减压阀,先导活塞式减压阀,先导活塞蒸汽减压阀

先导活塞蒸汽减压阀由主阀和导阀两部分组成。先导活塞蒸汽减压阀主阀主要由阀座、阀盘、活塞、缸套、弹簧等零件组成。先导活塞蒸汽减压阀导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力,利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小,实现减压稳压功能。

一、先导活塞蒸汽减压阀主要技术参数和性能指标

公称压力（MPa）  1.6 2.5 4.0 6.4 10.0 16.0
壳化试验压力（MPa）  2.4 3.75 6.0 9.6 15.0 24
密封试验压力（MPa）  1.6 2.5 4.0 6.4 10.0 16.0
最高进口压力（MPa）  1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围（MPa）  1.0-1.0 0.1-1.6 0.1-2.5 0.5-3.5 0.5-35 0.5-45
压力特性偏差（MPa）△P2P GB12246-1989
流量特性偏差（MPa）△P2G GB12246-1989
最小压差（MPa）  0.15 0.15  0.2  0.4  0.8  1.0
渗漏量  GB12245-1989


*.壳体试验不包括膜片、顶盖。



二、先导活塞蒸汽减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500


三、主要零件材料

零件名称  零件材料
阀体 阀盖 底盖  WCB
阀座 阀盘  2Cr13
缸套  2Cr13/铜合金
活塞  合金铸铁
导阀座 导阀杆  2Cr13
主阀弹簧  1Cr18Ni9Ti
导阀主弹簧  50CrVA
调节弹簧  60Si12Mn


四、先导活塞蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm

公称通径
DN 外 形 尺 寸
L H Hl
1.6/2.5MPa 4.0MPa
15 160 180 295 90
20 160 180 330 98
25 180 200 330 110
32 200 220 330 110
40 220 240 345 125
50 250 270 345 125
65 280 300 350 130
80 310 330 385 160
100 350 380 385 170
125 400 450 400 200
