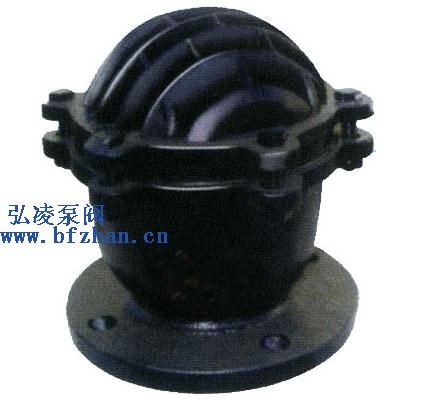

止回阀:H42X升降式底阀




点击放大图片

 H42X升降式底阀的详细资料：
底阀是一种节约能源的阀,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接.
底阀结构与原理:

底阀由阀估,阀瓣,阀盖,衬套,密封圈等零件组成,详见下图水源的水从阀盖进入阀体.在流体的压力作用下,阀瓣打开水,当示停后出口管内的压力将阀瓣迅速关闭,液体将不会倒回水源,起到了即畅通抽水又节约水能损失的作用.




升降式底阀性能规范：
公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
适用温度：≤50 o C
主要部件材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992

二、升降式底阀性能规范：

型号
 公称压力
 试验压力
 工作温度℃
 适用介质

强度（水）MPa
 密封（水）MPa

H42X-2.5
 0.25
 0.4
 0.25
 ≤50
 水


三、升降式底阀主要零件材料：

零件名称
 材料

阀体、阀盖、阀瓣
 灰铸铁 304 316 316L

密封圈
 橡胶

垫片
 石棉板





升降式底阀主要外形尺寸：

型号  公称通径
DN(mm)  H  D  D1  D2  Z-d  适用介质  适用温度
H42X 32  105  120  90  70  4-φ14  水、油、液体  不锈钢
≤150℃

40  110  130  100  80  4-φ14
50  125  140  110  90  4-φ14
65  150  160  130  110  4-φ14
80  175  185  150  128  4-φ18
100  190  205  170  148  4-φ18
125  240  235  200  178  8-φ18
150  280  260  225  202  8-φ18
200  360  315  280  258  8-φ18

订货须知：



一、①升降式底阀产品名称与型号②升降式底阀口径③升降式底阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的升降式底阀型号，请按升降式底阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
