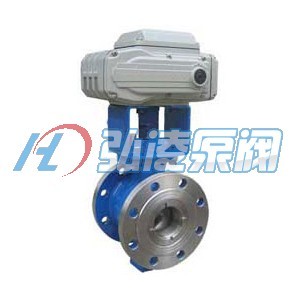

VQ941F电动V型调节球阀




点击放大图片

 VQ941F电动V型调节球阀的详细资料：
电动V型调节球阀由于球芯带有Ｖ型结构，对阀座具有剪切作用。因此适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。
1、V型切口的球芯与金属阀座之前具有剪切作用，特别适用于含纤维、微小固体颗粒、料浆等介质；
2、蜗轮传动V形切断球阀还具有调节并可靠定位能力， 流量特性为近似百分比，可调范围广；
3、采用板簧加载的可动阀座结构，阀座与球芯不会产生卡阻或脱离等问题，密封可靠，使用寿命长。

◆电动V型调节球阀产品特点
1、具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触
2、具有整体式的阀体结构，不存在产生潜在泄漏的可能
3、具有等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中
4、阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长.

电动V型调节球阀性能参数

型号 Qv347H-16C Qv347Y-16P
工作压力（MPa） 1.6
适用温度（℃） -29～180 -29～425
适用介质 控制纸浆、污水、含固体和微小固体颗粒
材料 铸钢 铸钢 铸不锈钢
阀杆 铬不锈钢 不锈钢
密封面 铬不锈钢 堆硬质合金
填料 柔性石墨


电动V型调节球阀性能参数:
公称压力
PN(MPa)  试验压力  适用介质  适用温度
壳体试验  密封试验
1.6  2.4  1.76  水、油、气及
高粘度、含纤维、
固体颗粒等介质  -28℃～550℃
2.4  3.75  2.75
4.0  6.0  4.4
应用规范  连接法兰  JB79-59 GB20592-97 AMSI B16.5
检验和试验  JB/T 9092-99 、API 598


电动V型调节球阀主要零件材料:

零件名称  材质
阀体、阀盖  WCB  CF8
密封圈  2Cr13+氮化  304+氮化
球体  2Cr13+硬格  304+硬格
阀座、阀杆  2Cr13  304
垫片  柔性石墨+不锈钢  柔性石墨+不锈钢
双头螺栓  35CrMoA  1Cr18Ni9Ti


电动V型调节球阀主要外形尺寸:
公称通径  50  65  80  100  125  150  200  250  300  400  500
L  124  145  165  194  210  229  243  297  338  620  600
H  102  114  127  152  184  219  273  360  395  470  580
