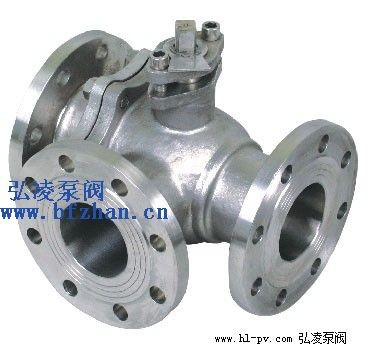

Q44F/Q45F型L形三通球阀T形三通球阀




点击放大图片

 Q44F/Q45F型L形三通球阀T形三通球阀的详细资料：
三通球阀概述：
   三通球阀可分为L形和T形，L形（Q44F）三通球阀用于介质流向的切换，能使相互垂直的两个通道连接；T形（Q45F）三通球阀用于介质分流、合流及流向切换。T形三通可以使三个通道相互连通或使其中的两个通道连通。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。
三通球阀结构图:


三通球阀性能参数:
试验压力  公称压力（Mpa）
Mpa  1.6  2.5  4.0  CL150  JIS10K
强度试验  2.4  3.8  6.0  3.2  2.4
密封试验  1.8  2.8  4.4  2.2  1.5
气密试验  0.5-0.7
工作温度  PTFE≤150℃ PTL≤300℃
适用温度  C：水、油、气；P：硝酸类；R：醋酸类


三通球阀主要零件材料:
阀体、阀盖  WCB、CF8
球体  WCB+Hcr、CF8
阀杆  2Cr13、CF8
阀座  PTFE
填料  PTFE


三通球阀主要外形尺寸:
公称压力  公称通径  L  L1  H  W  重量（kg)
Mpa  mm  in  mm  mm  mm  mm  1.6  2.5  4.0  CL150  JIS10K
1.6
2.5
4.0
CL150
JIS10K  15  1/2  130  65  62  100  2.5  3.0  3.5  2.5  2.5
20  3/4  150  75  68  160  3.0  3.5  4.5  3.0  3.6
25  1  160  80  75  160  4.8  5.0  6  5.0  5.0
32  1 1/4  180  90  85  200  6.5  7  8.5  7  7
40  1 1/2  200  100  95  200  8.5  9  10.5  9  9
50  2  230  115  110  250  11  12  14  12  11
65  2 1/2  290  145&nb
