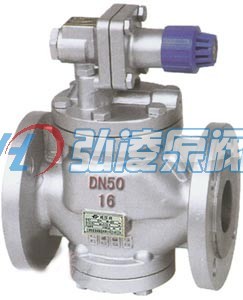

YG43H/Y型高灵敏度蒸汽减压阀




点击放大图片

 YG43H/Y型高灵敏度蒸汽减压阀的详细资料：
高灵敏度蒸汽减压阀又名:
减压阀,蒸汽减压阀,高灵敏度减压阀,高灵敏度蒸汽减压阀
高灵敏度蒸汽减压阀主要用于蒸汽管路,适用于进口压力变化大,流量变化大的蒸汽管路。



一、高灵敏度蒸汽减压阀结构特点和用处
本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化,通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进,加大了活塞面积,改变了节流结构,改变了密封形式,改进了导阀结构和调节弹簧形式,从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。

二、高灵敏度蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa)
 1.0
 1.6

壳体试验压力(Mpa)*
 1.5
 2.4

密封试验压力(Mpa)
 1.0
 1.6

最高进口压力(Mpa)
 1.0
 1.6

出口压力范围(Mpa)
 0.04-0.6
 0.04-1.0

压力特性偏差(Mpa)△Pp2P
 GB12246-1989

流量特性偏差(Mpa)P2G
 GB12246-1989

最小压差(Mpa)
 0.05
 0.07

渗漏量
 GB12245-1989


*：壳体试验不包括膜片、顶盖



三、高灵敏度蒸汽减压阀主要零件材料
零件名称
 零件材料

阀体 阀盖 底盖
 WCB

阀座 阀瓣
 2Cr13

缸套 活塞
 铝铁青铜

膜片
 PH15-7Mo

活塞环
 对位聚苯

导阀座 导阀瓣
 2Cr13

主阀弹簧
 50CrVA

导调主弹簧
 50CrVA

调节弹簧
 60Si2Mn





四、高灵敏度蒸汽减压阀流量系数(Cv)
DN
 15
 20
 25
 32
 40
 50
 65
 80

Cv
 1
 2.5
 4
 6.5
 9
 16
 25
 36





五、YG43H/Y高灵敏度蒸汽减压阀连接尺寸
公称通径
DN
 外 形 尺 寸
 连 接 尺 寸

L
 H
 H1
 PN 1.0MPa
 PN 1.6MPa

D
 K
 n-ф
 d
 C
 D
 K
 n-ф
 d
 C

15
 140
&
