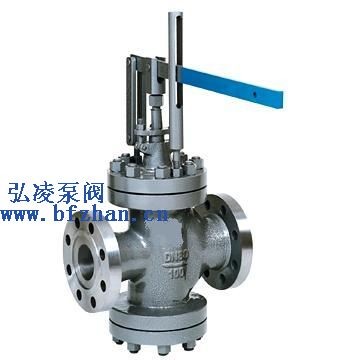

Y45H/Y-64.Y45H/Y-100杠杆式蒸汽减压阀




点击放大图片

 杠杆式蒸汽减压阀的详细资料：
Y45H/Y杠杆式蒸汽减压阀结构特点
    本系列减压阀主要由阀体、阀座、阀瓣等零件组成，采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣、升降调节。其调节机构采用扛杆式，可配用DKJ型或其它型角行程电动执行器，实现遥控和自动控制。
    杠杆式蒸汽减压阀的减压比用到0.6较为合适。
    杠杆式蒸汽减压阀主要用于蒸汽管路，调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
杠杆式蒸汽减压阀主要技术参数和性能指标

公称压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
壳体试验压力(Mpa) 2.4 3.75 6.0 9.6 15.0 24
密封试验压力(Mpa) 1.76 2.75 4.4 7.04 11.0 17.6
最高进口压力(Mpa) 1.6 2.5 4.0 6.4 10.0 16.0
出口压力范围(Mpa) 最佳减压比0.6
渗漏量 0.5%QMax
温量-压力等级 ANSI B16.34


杠杆式蒸汽减压阀主要零件材料

零件名称  零件材料
阀体 阀盖 底盖 WCB
阀座 304
阀瓣 2Cr13
阀杆 2Cr13
垫片 柔性石墨/1Cr18Ni9
导向套 2Cr13
填料 柔性石墨
螺栓 35CrMoA
螺母 45


杠杆式蒸汽减压阀流量系数(Cv)

DN 50 65 80 100 125 150 200 250 300 350 400 500
Cv 20 25 50 60 70 110 150 230 420 540 710 1020


杠杆式蒸汽减压阀外形尺寸(PN1.6-4.0)单位：mm

公称通径DN 外 形 尺 寸
L L1 H Hl l
50 300 150 520 190 565
65 340 170 540 205 650
80 380 190 550 215 650
100 400 215 580 240 800
125 430 225 620 275 800
150 450 230 650 320 800
200 500 260 790 340 800
250 550 285 850 370 800
300 750 395 940 460 900
350 850 445 990 530 900
400 950 550 1120 660 1000
500 1130 680 1660 800 1000


杠杆式蒸汽减压阀外形尺寸(PN6.4-16.0)

公称通径DN 外 形 尺 寸
L L1 H Hl l
50 300 150 520 200 565
65&nb
