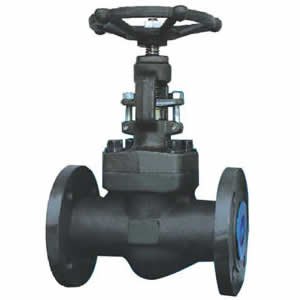

J41H锻钢截止阀产品介绍：
  锻钢截止阀主要用来接通或截断管路中的介质，一般不用于调节流量。

J41H锻钢截止阀应用范围：
锻钢截止阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
阀瓣可变换为节流型、针型、球型和止回阀。

J41H锻钢截止阀结构特点：
  锻钢截止阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊接连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。

J41H锻钢截止阀标准规范：
设计制造标准：GB/T12235、APl602、BS5352、ASME B16.34。
结构长度标准：GB/T 12221-2005
连接端标准：承插端符合ASME B16.11，螺纹端符合ASME B1.20.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008、APl598

J41H锻钢截止阀零件材料与工况：
序号  零件名称  CStoASTM  AStoASTM  SS toASTM
    TypeAl05  TypeAl82F22  TypeAl82 F304  TypeAl82 F316(L)
l  阀体  A105  A182F22  A182 F304(L)  A182 F316fLl
2  阀瓣  A276420  A276 304  A276 304fLl  A276 316fLl
3  阀杆  A182 F6  A182 F304  A182 F304(L)  A182 F316fLl
4  密封座  A105  A182F304  A1 82 F304(L1  A182 F316fLl
5  密封环  A182 F304L  A182 F316fLl
6  阀盖  A105  A182F22  A182F 304fL)  A182 F 316fLl
7  圆柱销  A276 420
8  垫圈  A105  A182 F22  A182 F304(L) A182 F316(L)
9  提升螺母  A1942H  A194 4  A194 8 A194 8M
10  填料  柔性石墨  SS+PTFE
11  填料压套  A276 420  A182 F304
12  填料压板  A216 WCB  A35l CF8
13  活节螺栓  A19387  A193816  A19388  A19388M
14  螺母  A194 2H  A194 4  A194 8  A194 8M
l5  阀杆螺母  A276—410
l6  手轮  A197
l7  铭牌  SS
18  螺母  A194 2H  A194 4  A194 8  A194 8M
适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  -29℃～425℃  -29℃～550℃  -29℃～180℃
