上海红峰阀门有限责任公司

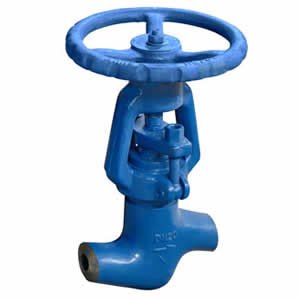

Z41Y锻钢法兰闸阀产品简介：
  锻钢法兰闸阀适用于Class150～2500LB、工作温度-29～425℃（碳钢）或  -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。在石油管道上应用较多。
锻钢法兰闸阀工作原理：
  锻钢法兰闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
Z41Y锻钢法兰闸阀产品特点：
采用压力自紧式密封，阀体支管两端为焊接连接。
阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
法兰式锻钢闸阀  150Lb-600Lb

锻钢法兰闸阀标准材质明细表
序号  零件名称  CS to ASTM  AS to ASTM  SS to ASTM
    Type A105N  Type F22  Type F304(L)  Type F316(L)
1  阀体  A105N  A182 F22  A182 F304(L)  A182 F316(L)
2  阀座  A276 420  A276 304  A276 304(L)  A276 316(L)
3  闸板  A182 F430  A182 F304  A182 F304(L)  A182 F316(L)
4  阀杆  A182 F6a  A182 F304  A182 F304(L)  A182 F316(L)
5  垫片  316夹柔性石墨  316夹PTFE
6  阀盖  A105  A182 F22  A182 F304(L)  A182 F316(L)
7  阀盖 螺栓  A193 B7  A193 B16  A193 B8  A193 B8M
8  圆柱销  A276 420  A276 304
9  填料压套  A276 410  A182 F304(L)  A182 F316(L)
10  活节螺栓  A193 B7  A193 B16  A193 B8  A193 B8M
11  填料压板  A105  A182 F304
12  螺母  A194 2H  A194 4  A194 8  A194 8M
13  阀杆螺母  A276 420
14  锁紧螺母  A194 2H  A194 4  A194 8  A194 8M
15  铭牌  SS
16  手轮  A197
17  润滑垫片  A273 431
18  填料  柔性石墨  PTFE
适用介质  水、蒸汽、油品等  水、蒸气、油品等  硝酸、醋酸等
适用温度  -29°C～425°C  -29°C～550°C  -29°C～200°C
※注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸（mm)和重量（Kg）
NPS  1/2  3/4  1  11/4  11/2  2
L(RF)
L1(BW)  150Lb  108  117  127  140  165  203
  300Lb  145  152  165  178  190  216
  600Lb  165  190  216  229  241  292
H（开）  150，300Lb  158  169  197  236  246  283
  600Lb  169  197  236  246  283  320
W  100  100  125  160  160  180
重量  150  RTJ  4.5  5.2  8.2  11.5  12.5  20.3
    BW  2.8  3.3  5.4  7.1  8.2  12.5
  300  RTJ  4.8  6.2  9.3  14  15.5  23.4
    BW  3.5  4.4  6.8  8.1  9.2  15.4
  600  RTJ  5.9  7.4  10.4  16.2  17.5  18.3
    BW  4.5  5.1  8.2  10.5  12.4  20.1
法兰式锻钢闸阀  900Lb-1500Lb
标准材质明细表
序号  零件名称  CS to ASTM  AS to ASTM  SS to ASTM
    Type A105N  Type F22  Type F304(L)  Type F316(L)
1  阀体  A105N  A182 F22  A182 F304(L)  A182 F316(L)
2  阀座  A276 420  A276 304  A276 304(L)  A276 316(L)
3  闸板  A182 F430  A182 F304  A182 F304(L)  A182 F316(L)
4  阀杆  A182 F6a  A182 F304  A182 F304(L)  A182 F316(L)
5  垫片  316夹柔性石墨  316夹PTFE
6  阀盖  A105  A182 F22  A182 F304(L)  A182 F316(L)
7  阀盖 螺栓  A193 B7  A193 B16  A193 B8  A193 B8M
8  圆柱销  A276 420  A276 304
9  填料压套  A276 410  A182 F304(L)  A182 F316(L)
10  活节螺栓  A193 B7  A193 B16  A193 B8  A193 B8M
11  填料压板  A105  A182 F304
12  螺母  A194 2H  A194 4  A194 8&
