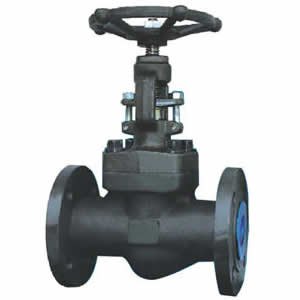

一、J11Y锻钢截止阀概述：
    API锻钢截止阀|J11Y锻钢截止阀有三种阀盖设计形式.第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封.
二、J11Y锻钢截止阀结构特点：
  1.截止阀的设计与制造符合API602和ASME  B16.34.检验与测试按API  598，标记按MSS-SP-25.
  2.全径或缩径
  3.明杆支架式
  4.自定心压板压套式
  5.螺栓连接、缠绕垫片密封式阀盖，螺母连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
  6.整体式上密封座
  7.承插端符合ASME  B16.11
    8.螺纹连接端（NPT）符合ANSI/ASME  B1.20.1
  9.阀瓣可变换为节流型、针型、球型和止回型
API锻钢截止阀|J11Y锻钢截止阀性能规范
设计制造
按API602、ANSI B16.34、
承插口连接尺寸
按ANSI B16.11
螺纹端连接尺寸
按ANSI B1.20.1（NPT）
阀体材料
A105、LF2、F11、F22、F5、F304、F316、F304L、F316L密封面型式
13Cr/13Cr、STL/STL、13Cr/STL、304/304、18-8/STL、18-8/18-8等
API锻钢截止阀|J11Y锻钢截止阀外形尺寸(150、300、600、800Lb)
DN  L  H  W  D1  L1  d1
（NPT）  B  重量（kg）
in  mm
1/2  15  79  151  100  21.8  9.6  1/2  13.6  4.0
3/4  20  92  158  100  27.1  12.7  3/4  13.9  4.3
1  25  111  185  125  33.8  12.7  1  17.3  6.6
11/4  32  120  239  160  42.6  12.7  11/4  18.0  9.5
11/2  40  152  243  160  48.7  12.7  11/2  18.4  11
2  50  172  279  180  61.1  15.9  2  19.2  14.5
外形尺寸(1500Lb)
DN  L  H  W  D1  L1  d1
（NPT）  B  重量（kg）
in  mm
1/2  15  111  214  100  21.8  9.6  1/2  13.6  4.0
3/4  20  111  218  100  27.1  12.7  3/4  13.9  4.3
1  25  130  239  125  33.8  12.7  1  17.3  6.6
11/2  40  172  290  160  48.7  12.7  11/2  18.4  11
2  50  200  313  180  61.1  15.9  2  19.2  14.5
外形尺寸(自密封900、1500、2500Lb)
DN  压力级（Lb）  d  ≈H  W  A  B  C  L  重量（kg）
in  mm
1/2  15  900-1500  12.3  322  180  38  22.2  9.6  140  11
    2500              186  12
3/4  20  900-1500  16.2  322  180  46  27.7  12.7  140  11
    2500              186  12
1  25  900-1500  21.2  322  180  56  34.5  12.7  140  11
    2500              186  12
11/2  40  900-1500  34.4  414  200  75  49.1  12.7  178  21
    2500              232  28
2  50  900-1500  43.1  508  300  87  61.1  12.7  216  40
    2500              279  53
