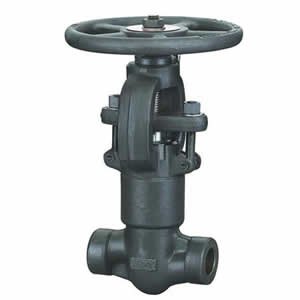

J61Y锻钢自密封截止阀简介
锻钢自密封截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门。根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能。
锻钢自密封截止阀的优点
1、结构简单，制造和维护比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
J61Y锻钢自密封截止阀的缺点
1、流体阻力大，开启和关闭时所需力较大。
2、不适用于带颗粒、粘度较大、易结焦的介质。
3、调节性能较差。
J61Y锻钢自密封截止阀技术指标
口径∶2”～8”
磅级∶900 ~ 2500
明杆、升降式阀杆
压力自密封
锥面阀瓣
倒密封焊接
带旁通装置（可选）
带锁定装置（可选）
齿轮箱传动（可选）

锻钢自密封截止阀标准材质明细表
序号  零件名称  CS to ASTM  AS to ASTM  SS to ASTM
    Ttpe A105  Type A182 F22  Type A182 304(L)  A182 F316(L)
1  阀体  A105  A182 F22  A182 F304(L)  A182 F316(L)
2  阀瓣  A276 420  A276 304  A276 304(L)  A276 316(L)
3  阀杆  A182 F6  A182 F304  A182 F304(L)  A182 F316(L)
4  密封螺母  A105  A182 F304  A182 F304(L)  A182 F316(L)
5  密封圈  A182 F304L  A182 F316L
6  阀盖  A105  A182 F22  A182  F304(L)  A182 F316(L)
7  销钉  A276 420  A182 F304
8  垫圈  A105  A182 F22  A182  F304(L)  A182 F316(L)
9  提升螺母  A194 2H  A194 4  A194 8  A194 8M
10  填料  柔性石墨  PTFE
11  手轮  A276 420  A182 F304
12  填料压板  A216 WCB  A351 CF8
13  填料压板  A193 B7  A193 B16  A193 B8  A193 B8M
14  螺母  A194 2H  A194 4  A194 8  A194 8M
15  阀杆螺母  A276 410
16  手轮  A197
17  铭牌  SS
18  螺母  A194 2H  A194 4  A194 8  A194 8M
适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  -29℃～425℃  -29℃～550℃  -29℃～180℃
注意：客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢；AS=合金钢；SS=不锈钢；

锻钢自密封截止阀尺寸（mm）和重量（kg）
NPS  1/2"  3/4"  1"  11/4"  11/2"  2"
L(RTJ)  900Lb～1500Lb  216  229  254  279  305  368
  2500Lb  264  273  308  349  384  451
H(开)  900Lb～1500Lb  318  318  318  398  408  524
  2500Lb  333  333  333  410  420  524
W  160  160  180  200  250  280
重量  900Lb～1500Lb  15.5  16.9  18.9  28.9  34.3  52.8
  2500Lb  18.0  20.5  23.0  36.1  45.0  81.5

订货须知：
一、J61Y锻钢自密封截止阀产品名称与型号②J61Y锻钢自密封截止阀口径③是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定J61Y锻钢自密封截止阀型号，请按J61Y锻钢自密封截止阀型号直接向我们红峰销售部订购。
三、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们红峰的阀门专家为您审核把关。
