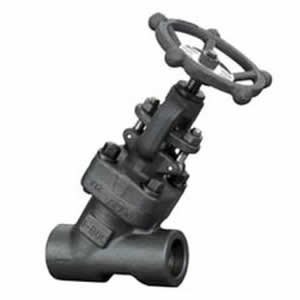

Z15Y锻钢截止阀|Y型截止阀简介
  "Y"型锻钢阀有三种阀盖设计形式：第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖，扫这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封.
可设计成"Y"型阀的有截止阀和止回阀
Y"型阀设计结构和特征：
"Y"型截止阀和止回阀阀门符合ANSIB16.34.检验与测试按API598，标记按MSS-SP-25.
Y型锻钢截止阀采用以下结构：
全径和缩径
升降式和球式止回阀
按需内置弹簧
可拆卸实习阀瓣
自定义压板压套式
整体式上密封座
明杆支架型(OS&Y)
螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
承插端符合ASMEB16.11
螺纹连接端（NPT）符合ANSI/ASMEB1.20.1
阀瓣可变换为针型、节流型、球型、止回型
相关压力：
·800LB
·900LB～2500LB
·800LB

Z15Y锻钢截止阀|Y型截止阀标准材质细表：
序号  零件名称  CStoASTM  AStoASTM  SStoASTM
    A105  F22  F304(L)  F316(L)
1  阀体  A105  A182F22  A182F304(L)  A182F316(L)
2  阀瓣  A276420  A276304  A276304(L)  A276316(L)
3  阀杆  A182F6  A182F304  A182F304(L)  A182F316(L)
4  垫片  316夹柔性石墨  316夹PTFE
5  阀盖  A105  A276 304  A182F304(L)  A182F316(L)
6  螺栓  A193B7  A193B16  A193B8  A193B8M
7  填料  柔性石墨  PTFE
8  填料压套  A276410  A182F304(L)  A182F316(L)
9  填料压板  A216WCB  A351CF8
10  手轮  A197
11  铭牌  SS
12  螺母  A1942H  A1944  A1948  A1948M
13  阀杆螺母  A276410
14  螺母  A1942H  A1944  A1948  A1948M
15  活节螺栓  A193B7  A193B16  A193B8  A193B8M
16  销钉  柔性石墨  PTFE
适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  —29℃～425℃  —29℃～550℃  —29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢 AS=合金钢 SS=不锈钢
Y型锻钢截止阀尺寸(MM)和重量(KG)
NPS  1/2＂  3/4＂  1＂  11/4＂  11/2＂  2＂
L  98  111  120  140  140  170
H（开）  175  215  254  305  305  365
W  100  125  160  160  180  200
重量  5  6.3  7.6  9.8  13.8  14.0
锻钢“Y”型自密封截止阀 900Lb～2500lb
