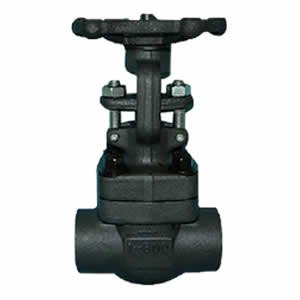

Z61Y锻钢焊接闸阀产品说明
    锻钢焊接闸阀有三种阀盖设计形式.第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封.客户有特殊要求时也可采用透焊连接.第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封.

Z61Y锻钢焊接闸阀标准材质细表 :
序号  零件名称  CStoASTM  AStoASTM  SStoASTM
    A105  F22  F304(L)  F316(L)
1  阀体  A105  A182F22  A182F304(L)  A182F316(L)
2  阀座  A276420  A276304  A276304(L)  A276316(L)
3  闸板  A182F430&410  A182F304  A182F304(L)  A182F316(L)
4  阀杆  A182F6  A182F304  A182F304(L)  A182F316(L)
5  垫片  316夹柔性石墨  316夹PTFE
6  阀盖  A105  A276f304  A276F304(L)  A276F316(L)
7  螺栓  A193B7  A193B16  A193B8  A193B8M
8  销钉  A276420  A276 304
9  填料压套  A276410  A182F304(L)  A182F316(L)
10  活节螺栓  A193B7  A193B16  A193B8  A193B8M
11  填料压板  A105  A182F11  A182F304(L)  A182F316(L)
12  螺母  A1942H  A1944  A1948  A1948M
13  阀杆螺母  A276420
14  锁紧螺母  A1942H  A1944  A1948  A1948M
15  铭牌  SS
16  手轮  A197
17  垫片  A473431
18  填料  柔性石墨  PTFE
焊接闸阀适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  —29℃～425℃  —29℃～550℃  —29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢 AS=合金钢 SS=不锈钢

尺寸(MM)和重量(KG)
NPS  缩径  3/8"  1/2"  3/4"  1"  11/4"  11/2"  2"
  全径      3/8"  1/2"  3/4"  1"  11/4"  11/2"  2"
L  79  79  92  111  120  120  140  178
H(开)  158  158  169  197  236  246  283  330
W  100  100  100  125  160  160  180  200
重量  螺栓式  2.1  2.0  2.3  4.3  5.9  6.9  11.1  15.2
  焊接式  1.8  1.7  2.0  3.8  5.1  6.1  10.2  14.2
