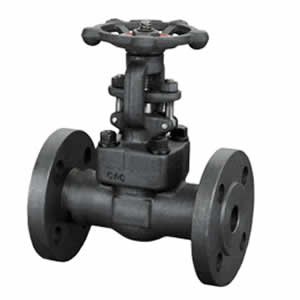

Z61Y压力自密封锻钢闸阀产品介绍：
  压力自紧式锻钢闸阀采用压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖螺纹连接，内压自密封环密封。

Z61Y压力自密封锻钢闸阀应用范围：
  锻钢闸阀适用于Class150～2500 、工作温度 -29～425℃（碳钢）或 -29～500℃（不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

压力自紧式密封锻钢闸阀采用以下结构：
全径锻钢闸阀或缩径锻钢闸阀
明杆支架式（OS&Y）
自定心压板压套式
螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹连接端（NPT）符合ANSI/ASME B1.20.1
1.锻钢阀门采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀坐、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。

Z61Y压力自密封锻钢闸阀标准规范：
设计制造标准：JB/T 7746、API602
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
承插焊标准：JB/T 1751、ASME B16.11
螺纹连接标准：GB 7306、ASME B2.1
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

Z61Y压力自密封锻钢闸阀零件材料与工况：
序号  零件名称  CS to ASTM 碳钢  AS to ASTM 合金钢  SS to ASTM 不锈钢
    A105  F22  F304(L)  F316(L)
1  阀体  A105  A182F22  A182F304(L)  A182F316(L)
2  阀座  A276420  A276304  A276304(L)  A276316(L)
3  闸板  A182F430&410  A182F304  A182F304(L)  A182F316(L)
4  阀杆  A182F6  A182F304  A182F304(L)  A182F316(L)
5  密封螺母  A105  A182F304  A182F304(L)  F316(L)
6  密封环  A216 304L  A276316L
7  阀盖  A105  A182F22  A182F304(L)  A182F316(L)
8  活节螺栓  A193B7  A193B16  A193B8(M)
9  销钉  A276F420  A182F304(L)
10  填料  柔性石墨  PTFE
11  提升螺栓  A1942H  A1944  A1948  A1948M
12  填料压套  A276F420  A182F304
13  填料压板  A216WCB  A182F304
14  螺母  A1942H  A1944  A1948  A1948M
15  阀杆螺母  A276-410
16  固定螺母  A1942H  A1944  A1948  A1948M
17  手轮  A197
18  锁紧螺母  A1942H  A1944  A1948  A1948M
19  油嘴  铜
适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  —29℃～425℃  —29℃～550℃  —29℃～200℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定。
主要尺寸及重量：

NPS  1/2"  3/4"  1"  11/4"  11/2"  2"
L  900Lb-150Lb  140  140  140  178  178  216
  2500Lb  186  186  186  232  232  279
H(开)  321  321  321  380  414  502
W  160  160  180  200  250  280
重量  900LB-1500LB  11.5  10.8  10.5  19.6  21.0  55.4
  2500LB  12.3  11.6  10.8  26.0  28.4  60.0
