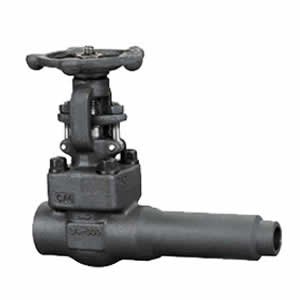

EG8C4Y-K锻钢延长阀体闸阀概述：
    锻钢延长体阀门有二种阀盖设计形式.第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖，扫这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，全焊密封.客户有特殊要求时也可采用透焊接连接.
延长阀体阀门适用于闸阀、球阀和截止阀。

延长阀体阀门设计结构和特征：
延长阀体阀门符合API602.检验与测试按API598，标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合（NPT）ANSI/ASME B1.20.1
明杆支架型（OS￡Y）
相关压力：
·800LB

锻钢延长阀体闸阀  800Lb
订货号代号说明
连接代号  K  K1  K2  K3
  螺纹焊接端  斜面端  加强端  承插端
标准材质细表
序号  零件名称  CStoASTM  AStoASTM  SStoASTM
    A105  F22  F304(L)  F316(L)
1  阀体  A105  A182F22  A182F304(L)  A182F316(L)
2  阀座  A276420  A276304  A276304(L)  A276316(L)
3  闸板  A182410&F430  A182F304  A182F304(L)  A182F316(L)
4  垫片  316夹柔性石墨  316夹PTFE
5  阀杆  A182F6  A276F304  A182F304(L)  A182F316(L)
6  螺栓  A193B7  A193B16  A193B8  A193B8M
7  销钉  A276420  A276 304
8  活节螺栓  A193B7  A193B16  A193B8  A193B8M
9  螺母  A1942H  A1944  A1948  A1948M
10  锁紧螺母  A1942H  A1944  A1948  A1948M
11  手轮  A197
12  铭牌  SS
13  阀杆螺母  A276420
14  填料压板  A105  A182F11  A182F316(L)
15  填料压套  A276410  A182F304(L)  A182F316(L)
16  填料  柔性石墨  PTFE
17  阀盖  A105  A182F22  A182F304(L)  A182F316(L)
适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  —29℃～425℃  —29℃～550℃  —29℃～200℃
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢 AS=合金钢 SS=不锈钢
