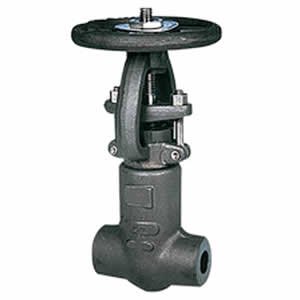

Z61Y焊接式锻钢闸阀介绍:
  锻钢闸阀有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。
●闸阀设计结构与说明特征
闸阀的设计与 APl602，BS5352和ASME B16.34。检验与测试按APl598，标记按MSS-SP-25。
●焊接式锻钢闸阀采用以下结构
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、缠绕垫片密封式阀盖；螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
整体式上密封座
承插端符合
螺纹连接端 (NPT)符合ANSI／ASME B1.20.1
●焊接式锻钢闸阀标准材质明细表:

序号NO．  零件名称  CS to ASTM  AS to ASTM  SS to ASTM
  Part Name  TypeAl05  TypeF22  TypeF304(L)  TypeF316(L)
l  阀体  A105  A182F22  A1 82 F304(L)  A182 F316(L)
2  阀座  A276420  A276304  A276 304(L)  A276 316(L)
3  闸板  A276 430&410  A182F304  A182 F304(L)  A182 F316(L)
4  阀杆  A182 F6  A182F304  A182 F304(L)  A182 F316m、
5  垫片  316夹柔性石墨  316夹SS+PTFE
6  阀盖  A105  A182F22  A182 F304(L)  A182 F316(L)
7  阀盖螺栓  A19387  A193816  A19388  A19388M
8  圆柱销  A276420  A182 F304
9  填料压套  A276410  A182 F304(L)  A182 F316(L)
10  活节螺栓  A19387  A193816  A19388  A19388M
11  填料压板  A105  A182F11  A182 F304(L)  A182 F316(L)
12  螺母  A1942H  A1944  A1948  A194 8M
13  阀杆螺母  A276420
14  锁紧螺母  A1942H  A1944  A1948  A1948M
15  铭牌  SS
16  手轮  A197
17  润滑垫片  A473 431
18  填料  柔性石墨  PTFE
适用介质  水、蒸汽、油品等  水、蒸汽、油品等  硝酸、醋酸等
适用温度  -29℃～425℃  -29℃～550℃  -29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢；As=合金钢；Ss=不锈钢

●焊接式锻钢闸阀尺寸(mm)和重量(kg)
NPS  缩径  3/8  1/2  3f4  1  1 1/4  1 1/2  2  /
  全径  /  3/8  1/2  3/4  1  1 1/4  1 1/2  2
L  79  79  92  111  120  120  140  178
H(开0PEN)  158  1 58  169  197  236  246  283  330
W  100  100  100  125  160  160  1 80  200
重量  螺栓式  2.1  2．O  2，3  4.3  5.9  6.9  1 1.1  1 5.2
  焊接式  1.8  1.7  2.0  3.8  5.1  6.1  10.2  14.2

锻钢闸阀 900lb-1500lb
序号  零件名称  CS to ASTM  AS to ASTM  SS to ASTM
NO．  Part Name  TypeAl05  Type F22  Type F304(L)  Type F316(L)
l  阀体  A105  A182 F22  A1 82 F304(L)  A182 F316fL)
2  阀座  A276420  A276 304  A276 304fL、  A276 316(L)
3  闸板  A276 430&410  A182 F304  A182 F304(L)  A182 F316(L)
4  阀杆  A182 F6  A182 F304  A182 F304(L)  A182 F316(L)
5  垫片  316夹柔性石墨  316夹SS+PTFE
6  阀盖  A105  A182F22  Al 82 F304(L)  A182 F316(L)
7  阀盖螺栓  A19387  A193816  A19388  A19388M
8  圆柱销  A276420  A1 82 304
9  填料压套  A276410  A182 F304(L)  Al 82 F316(L)
10  活节螺栓  A19387  A193 B16  A193 B8  A19388M
1l  填料压板  A105  A182 F11  A182 F304(L)  A182 F316(L)
l2  螺母  A1942H  A1944  A194 8  A194 8M
l3  阀杆螺母  A276 420
14  锁紧螺母  A1942H  A1944  A194 8  A194 8M
l5  铭牌  SS
l6  手轮  A197
l7  润滑垫片  A47343l
18  填料  柔性石墨  PTFE
适用介质  水、蒸汽、油品等  硝酸、醋酸等
适用温度  -29℃～425℃  -29℃～550℃  -29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 cs=碳钢；As=合金
