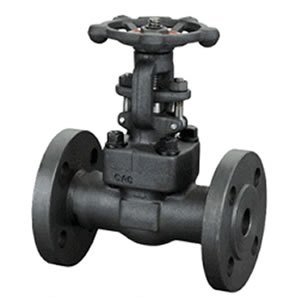

Z41H日标法兰式锻钢闸阀产品介绍：
  锻钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，法兰锻钢闸阀不能作调节和节流。闸板有两个密封面， 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异， 通常为 50， 介质温度不高时为 2°52＇ 。楔式闸阀的闸板可以做成一个整 体，叫做刚性闸板；也可以做成能产生微量变形的闸板， 以改善其工艺性， 弥补密封面角度在加工过程中产生的偏差， 这种闸板叫做弹性闸板。

Z41H日标法兰式锻钢闸阀应用范围：
  法兰式锻钢闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等体管线上作为截流装置使用。
全径或缩径
明杆支架式
自定心压板压套式
螺栓连接、全焊密封连接以及内压自紧式连接阀盖
整体式上密封座

Z41H日标法兰式锻钢闸阀结构特点：
  锻钢闸阀有三种体盖连接设计形式。第一种是体盖螺栓连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修。第二种体盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。
流体阻力小， 密封面受介质的忡刷和侵蚀小。
开闭较省力。
介质流向不受限制， 不扰流、不降低压力。
形体简单， 结构长度短，制造工艺性好，适用范围广。

锻钢法兰闸阀的安装使用
1.法兰锻钢闸阀安装前须检查阀门内腔和密封面等部位，不允许有污物或砂粒附着；
2.检查法兰式锻钢闸阀的各连接部位螺栓，要求均匀拧紧；
3.检查填料部位要求压紧，既保证填料的密封性，也要保证闸板开启灵活；
4.用户在安装阀门前，必须校对阀门型号，连接尺寸及注意介质流向，保证与阀门要求一致性；
5.用户在安装锻钢闸阀时，必须预留阀门驱动的必要空间；
6.驱动装置的接线须按线路图进行；
7.闸阀必须定期保养，不得随意碰撞及挤压，以免影响密封。

Z41H日标法兰式锻钢闸阀主要尺寸及重量：

规格DN  压力
K级  L  H（开）  W  A  B  C  T  f  n-?  重 量（kg）
英制 (in）  公制      缩径  全径  缩径  全径              缩径  全径
1/2  15  10K  108  166  169  100  100  52  70  95  12  1  4-15  4.8  5
    20K  140            70  95  14    4-15  5.2  5.2
    40K  165          55  80  115  20    4-19  6.4  6.5
3/4  20  10K  117  169  193  100  125  58  75  100  14  1  4-15  5.4  5.5
    20K  152            75  100  16    4-15  6.5  6.6
    40K  190          60  85  120  20    4-19  7.8  8
1  25  10K  127  193  230  125  160  70  90  125  14  1  4-19  8.6  8.8
    20K  165            90  125  16    4-19  9.7  10.6
    40K  216          70  95  130  22    4-19  11.5  12.2
11/4  32  10K  140  230  246  160  160  80  100  135  16  2  4-19  13.2  14.3
    20K  178            100  135  18    4-19  14.5  14.5
    40K  229          80  105  140  24    4-19  17.8  18
11/2  40  10K  165  246  283  160  180  85  105  140  16  2  4-19  14.8  15.8
    20K  190            105  140  18    4-19  15.9  16.2
    40K  241          90  120  160  24    4-23  18.8  19
2  50  10K  178  283  330  180  200  100  120  155  16  2  4-19  21  22.7
    20K  216            120  155  18    4-19  25  26
    40K  292          105  130  165  26    4-19  29.5  30
