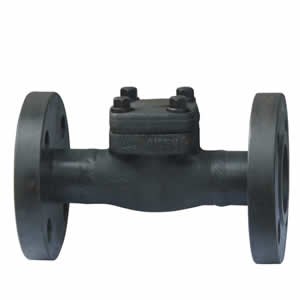

H41Y锻钢法兰止回阀介绍：
    锻钢法兰阀门有三种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是烛接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可须用全焊透连接。第三种是压力自紧式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密封环密封。法兰端阀适应于闸阀、截止阀、升降式止回阀和旋启式止回阀及球阀。

法兰端阀门设计结构和特征：
法兰阀门符合API602，MSS-SP-118(可采用标准)和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-SP-25
采用以下结构
全径或缩径
结构长度按ANSI B16.5 F16.5
法兰自紧式阀盖
明杆支架型
自定心压板压套式
整体上密封座
整体阀体法兰
对焊接端符合ASME B16.25
RTJ阀体阀盖连接形式
螺栓连接、缠绕垫片密封式阀盖，螺式连接，全焊密封式阀盖以及螺纹连接内压自紧密封阀盖

H41Y锻钢法兰止回阀准材质明细表
序号  零件名称  CS to ASTM  AS to ASTM  SS to ASTM
    TypeA105  Type F22  Type F304(L)  TypeF316(L)
1  阀体  A105  A182 F22  A182 F304(L)  A182 F316(L)
2  铭牌  SS
3  阀瓣  A276 420  A276 304  A276 304(L)  A276 316(L)
4  阀盖  A105  A182F22  A182 F304(L)  A182 F316(L)
5  垫片  316夹柔性石墨  316夹PTFE SS+PTFE
6  螺栓  A193 B7  A193 B16  A193 B8  A193 B8fMl
适用介质  水、蒸气、油品等  水、蒸气、油品等  硝酸、醋酸等
适用温度  -29℃～425℃  -29℃～550℃  -29℃～180℃

注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。 CS=碳钢；AS=合金钢：SS=不锈钢

锻钢法兰端止回阀尺寸(mm)和重量(kg)
NPS  1/2  3/4  1  1 1/4″  1 1/2″  2
L(RF)
L1(BW)  150  108  117  127  140  165  203
  300  152  178  203  216  229  267
  600  165  190  216  229  24l  292
H  150，1300  61  6l  79  95  103  118
  600  6l  79  95  103  118  135
重量  150  RF  2.56  3.37  4.37  8.17  8.94  12.64
    BW  1.70  1.90  2.10  5.12  5.50  7.89
  300  RF  2.73  3.65  4.74  8.77  9.60  13.70
    BW  1.90  2.10  3.00  5.12  6.60  7.85
  600  RF  3.00  4.00  5.83  9.47  10.10  15.6
    BW  2.00  3.12  4.25  7.25  8.56  13.60
