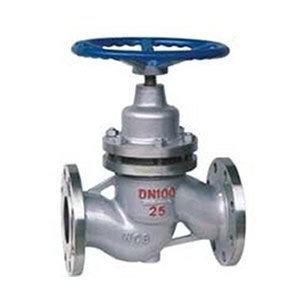

柱塞截止阀|UJ41H法兰柱塞截止
阀结构及特点
    柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时，通过阀杆带动柱塞在导向套中上、下往复运动，使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
    在阀门中柱塞与密封环间采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封，从而保证了阀门的密封性。杜绝了内泄漏。
    由于密封环采用回弹性强、耐磨性高的无毒新型密封材料，所以密封可靠、经久耐用，从而提高了阀门的使用寿命。
    本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点，成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。
柱塞截止阀|UJ41H法兰柱塞截止
阀
的运用范围
●阀门设计、制造按：GBl2235《法兰连接钢截止阀升降式止回阀》的规定。
●阀门的结构长度按：GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。
●阀门连接法兰尺寸按：HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。
●阀门检查和试验按：GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
柱塞截止阀的安装和维修
●本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净，不必拆洗和更换。
●本阀门可在任意位置安装，介质流动方向见阀体上箭头所示。
●经过一段时间的使用，密封环如有磨损有渗漏必须先将阀门关闭后，再将中法兰螺栓均匀略加旋紧以至下渗漏即可，
●不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
柱塞截止阀的结构规范

PNl.6-4.O
PN6.4-10.0  DNl5-250
DNl5-100  PNl.6-4.O
PN6.4-10.0  DN≥250
DN≥200
柱塞截止阀  平衡式柱塞截止阀
柱塞截止阀的性能规范
阀体材料  适用温度  适用介质  压力范围
铸  钢  ≤425℃  水、蒸汽、石油产品  PNl.6-1.6MPa
不锈钢  ≤300℃  硝酸、醋酸  通径范围
含钼不锈钢  ≤300℃  氮、氢、氨尿素等  DNl5-500mm
法兰连接柱塞截止阀结构尺寸
1.6-MPa                              UJ41H-16C                              UJ41W-16CP/R
公称通径DN(mm)  15  20  25  32  40  50  65  80  100  125  150  200  250  300  350  400  450  500
主要外形尺寸
及连接尺寸
(mm)  L  130  150  160  180  200  230  290  310  350  400  480  600  650  698  787  914  987    987
  D  95  105  115  135  145  160  180  195  215  245  280  335  405  460  520  580  640  705
  D1  65  75  85  100  110  125  145  160  180  210  240  295  355  410  470  525  585  650
  D2  45  55  65  78  85  100  120  135  155  185  210  265  320  375  435  485  545  608
  b  14  14  14  16  16  16  18  20  20  22  24  26  30  30  34  36  40  44
  Z-φd  4-φ14  4-φ14  4-φ14  4-φ18  4-φ18  4-φ18  4-φ18  8-φ18  8-φ18  8-φ18  8-φ23  12-φ23  12-φ25  12-φ25  16-φ25  16-φ30  20-φ34  20-φ34
  H  133  170  178  195  230  250  272  300  312  365  400  460  940  985  1100  1395  1480  1600
重量  kg  3.6  4.5  6  8  11  15  21  32  44  62  85  148  260  340  552  752  1200  1400

2.5-MPa                                      UJ41H-25C                                    UJ41W-25CP/R
公称通径DN(mm)  15  20  25  32  40  50  65  80  100  125  150  200  250  300  350  400  450  500
主要外形尺寸
及连接
尺寸
(mm)  L  130  150  160  180  200  230  290  310  350  400  480  600  650  698  787  914  987    987
  D  95  105  115  135  145  160  180  195  230  270  300  360  425  485  550&nb
