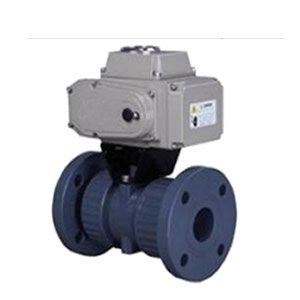

一、Q941F-10S法兰式塑料电动球阀特性
    法兰式塑料电动球阀具有结构紧凑、外观精美、体小量轻、智能控制、性能可靠、品质优良、使用方便等诸多特点；法兰式塑料电动球阀广泛适用于冶金、石油、化工、电力、制药、造纸、能源、水处理、船舶、纺织、食品加工、楼宇自动化等领域
工作温度:  0℃  至  +120℃
流体范围:  食品工业、石化和与聚氯乙烯相匹配的各种流体。
连接:  内螺纹  DIN/ISO228/1   焊接  ISO727  UNI7442/75
二、Q941F-10S法兰式塑料电动球阀材料
1)  轴    聚氯乙烯  PVC
2)  O环    三元乙丙橡胶  EPDM
3)  环型螺母    聚氯乙烯  PVC
4)  阀体    聚氯乙烯  PVC
5)  端口    聚氯乙烯  PVC
6)  O环    三元乙丙橡胶  EPDM
7)  球体密封    聚四氟乙烯  P.T.F.E.
8)  球体    聚氯乙烯  PVC
9)  O环    三元乙丙橡胶  EPDM
10)  球体密封支架    聚氯乙烯  PVC
11)  环  Ring  聚氯乙烯  PVC
三、法兰式塑料电动球阀主要外形尺寸
公称通径DN（mm）    mm.  10  15  20  25  32  40  50  65
内螺纹尺寸G（"）    mm.  3/8"  1/2"  3/4"  1"  1"1/4  1"1/2  2"  2"1/2
L0  mm.  207.5  207.5  207.5  207.5  207.5  207.5  207.5  207.5
L  mm.  103  112  122  130  152  157  187  236
H  mm.  225.5  225.5  230.5  239  246  250  271.5  322.5
重量    Kg.  5.6  5.7  5.8  6  6.3  6.5  7.3  7.8
订货须知：
1.产品型号与名称  2.公称通径DN及额定流量系数KV  3.公称压力和压差  4.流量特性  5.阀体和阀内组件材料  6.适用温度  7.是否带附件  8.控制信号是4-20mA电流或1-5v电压信号感谢您访问我们的网站，如有任何疑问，欢迎给我们致电021-61314222，一定会尽心尽力为您提供优质的服务！
