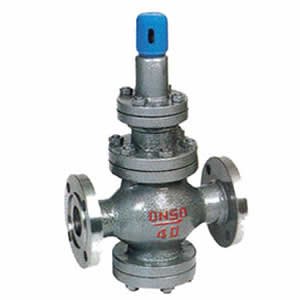

YT43H高灵敏度大流量蒸汽减压阀结构特点和用途
  YT43H/Y型高灵敏度大流量蒸汽减压阀属于 先导式活塞减压阀。由主阀和导阀两部分组成，主阀主要由阀座、阀瓣、活塞、缸套、弹簧零件组成。导阀主要由阀座、阀瓣膜片、弹簧、调节弹簧等件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构，改变了密封形式，加大了过流面积等等，从而在提高蒸汽管路、流量、寿命等方面大大改善了性能。YT43H/Y型高灵敏度大流量蒸汽减压阀主要用于蒸汽管路，适用于流量变化大，进口压力变化大的蒸汽管路。
YT43H高灵敏度大流量蒸汽减压阀适用范围
当前减压阀系列产品适用于城建、化工、冶金、石油、制药、食品、饮料、环保等行业。
YT43H高灵敏度大流量蒸汽减压阀主要零件材料
零件名称  零件材料
阀体、阀盖、底盖  WCB
阀座、阀瓣  2Cr13
缸套、活塞  铝铁铸铜
膜片  1Cr18Ni9Ti
导阀座、导阀杆  2C13
主阀弹簧  50CrVA
导阀主弹簧  50CrVA
调节弹簧  60Si2Mn
主要技术参数
公称压力(MPa)  1.6  2.5  4.0  6.4  10.0  16.0
壳体试验压力(MPa)*  2.4  3.75  6.0  9.6  15.0  24.0
密封进口压力(MPa)  1.6  2.5  4.0  6.4  10.0  16.0
最高进口压力(MPa)  1.6  2.5  4.0  6.4  10.0  16.0
出口压力范围(MPa)  0.04-1.0  0.05-1.6  0.08-2.5  0.2-3.5  0.5-3.5  0.5-4.5
压力特性偏差(MPa)  GB12246-1989
流量特性偏差(MPa)  GB12246-1989
最小压差(MPa)  0.07  0.1  0.15  0.3  0.5  0.8
渗漏量  GB12245-1989
*：壳体试验不包括膜片、阀盖
连接形式
法兰式：RF FM RJ 执行标准：JB79 Gb9113 ANSI B16.5
流量系数（Cv）
DN  50  65  80  100  125  150  200  250  300  350  400  500
Cv  24  30  50  85  130  190  300  480  680  925  1150  1900
