ZZYP自力式蒸汽减压阀简介

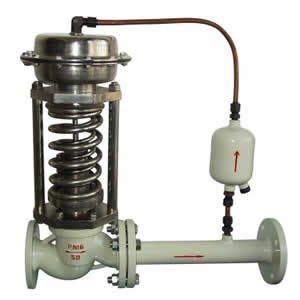

  ZZYP自力式蒸汽减压阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。ZZYP自力式蒸汽减压阀|压力调节减压阀具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。
ZZYP型自力式减压阀产品型号
类别  型号  类别  型号
单座压闭型  ZZYP-16～64B  单座压闭型  ZZYP-16～64K
双座压闭型  ZZYN-16～64B  双座压闭型  ZZYN-16～64K
套筒压闭型  ZZYM-16～64B  套筒压闭型  ZZYM-16～64K
注：1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
ZZYP型自力式减压阀主要技术参数
公称通径DN（mm）  20  25  32  40  50  65  80  100  125  150  200
阀座直径DN（mm）  10  12  15  20
额定流量系数Kv  1.8  2.4  4.4  4  11  20  30  48  75  120  190  300  480  760
允许压差（MPa）  2.5  2.0  1.6  1.0
公称压力（MPa）  1.64.06.4
固有流量特性  快开
保证调压阀正常工作
的最小压差P（MPa）  0.05
压力分段范围
（KPa）  15～5040～8060～10080～140120～80
160～220200～260240～300280～350330～400
380～450430～500480～560540～620600～700
680～800780～900800～1000900～2000
工作温度℃  液体≤140 气体≤80；配冷凝器和散热片≤350
适合介质  气体、蒸汽、低粘度液体
法兰尺寸、型式  PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度  按GB12221-89标准
可配附件  冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口  内螺纹M16×1.5
注：压力分段范围可根据用户要求进行设计。
ZZYP型自力式减压阀主要性能指标注
控制精度％  ±8
允许泄
漏量  硬密封（L/H）  单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
  软密封（ml/min）  DN(mm)
    20  25  32  40  50  65  80  100  125  150  200
    0.15  0.3  0.45  0.6  0.9  1.7  4.0  6.75
ZZYP型自力式减压阀外形尺寸图
公称通径(DN)  20  25  32  40  50  65  80  100  125  150  200
L  PN16、40  150  160  180  200  230  290  310  350  400  480  600
  PN64  230  230  260  260  300  340  380  430  500  550  650
B  233  332  373  522  673  980  1200
H  压
力
调
节
范
围
MPa  15～140  475  520  540  710  780  840  880  915
    120～300  455  500  520  690  760  800  870  880
    280～500  450  490  510  680  750  790  860  870
    480～1000  445  480  670  740  780  850  860
    600～1500  445  570  600  820  890  950  950  1000
    1000～2500  445  570  600  820  890  950  950  1000
A  压
力
调
节
范
围
MPa  15～140  φ282  φ308
    120～300  φ232
    280～1000  φ196  φ196  φ282
    600～2500  φ85  φ96
大约重量（Kg）  26  37  42  72  90  114  130  144  180
导压管接口螺纹  M16×15
