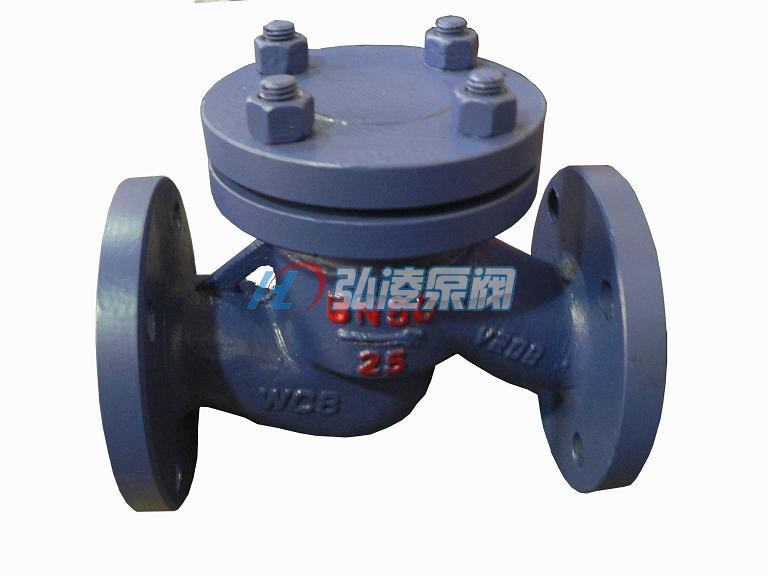

H41H/W升降式止回阀




点击放大图片

 H41H/W升降式止回阀的详细资料：
升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。

一、升降式止回阀采用标准
H41 H /Y/W-16 、 25 、 40 、 64 、 100

一、升降式止回阀用途及特点
H41H/W升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的特殊材料制作，动作灵活可靠 . 密封性能优良。升降式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。

二、升降式止回阀主要性能规范


试验压力
 公称压力（ MPa ）

1.6
 2.5
 4.0
 6.4
 10.0

壳体试验
 2.4
 3.8
 6.0
 9.6
 15.0

密封试验
 1.8
 2.8
 4.4
 7.1
 11.0

阀体材料
 WCB(C)
 CF8(P)
 CF 8M (R)
 WC6
 WC9

工作温度
 ≤ 425
 ≤ 100
 ≤ 100
 ≤ 550
 ≤ 550

适用介质
 水、蒸汽、油品
 硝酸类
 醋酸类
 水、蒸汽
 水、蒸汽



三、升降式止回阀执行标准

设计制造： GB12235

结构长度： GB12221

连接法兰： JB/T79-1994

试验与检验： JB/T9092-1999

四、升降式止回阀主要连接尺寸






 公称通径
 PN1.6/2.5/4.0MPa
 PN6.4MPa
 PN10.0MPa

L
 H
 L
 H
 L
 H

DN32
 180
 100
 260
 160
 260
 165

DN40
 200
 110
 260
 165
 260
 170

DN50
 230
 115
 300
 170
 300
 175

DN65
 290
 140
&
