永嘉县弘凌泵阀有限公司

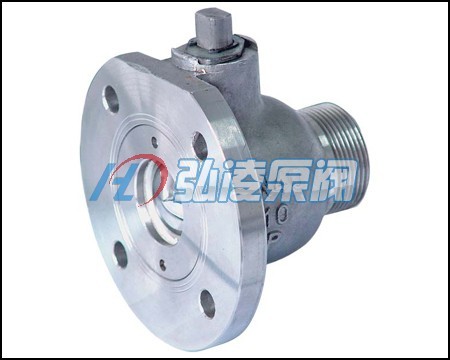

FQ41F型焊接放料球阀




点击放大图片

 FQ41F型焊接放料球阀的详细资料：
设 计 标 准
设计标准：GB/T 12237-1989
结构长度：Q/OLF002-03
连接端标准：GB/T 7307、GB/T 79、ISO 2852
试验标准：JB/T 9092-1999

说 明
放料球阀是一种特殊结构的放料球阀，阀座与端面法兰距离近，物料滞留少，结构紧凑，密封性能优越，用于精细化工、制药、化工行业的反应锅上，也可用在细软颗粒介质输送。采用PPL或M密封材料，更具耐磨耐温，是牙膏行业、真空制膏锅放料的最理想产品。

一、设计规范
遵循GB/T12237，APl 608, API 6D标准

公称通径DN 主要外形尺寸和连接尺寸mm
D D1 D2 z-φd n-φd L L0 H b1 b2
25 235 85 125 4-φ14 4-φ14 120 220 115 15 22
40 235 110 160 4-φ18 4-φ18 135 250 130 19 22
50 230 125 190 4-φ18 8-φ14 160 250 125 14 20
80 245 160 210 4-φ18 8-φ14 200 400 184 15 22
