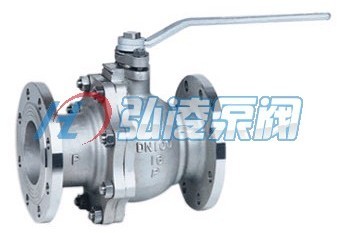

Q41F/PPL法兰浮动球阀




点击放大图片

 Q41F/PPL法兰浮动球阀的详细资料：
浮动球阀用于Class150~Class1500、PN16~PN100、JIS10K~JIS20K的各种管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、液化气、天然气、煤气、硝酸、醋酸、氧化性介质、尿素等多种介质.
◆产品特点
1、在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过
2、球阀旋转90°即可全关全开，启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装
◆浮动球阀性能参数

型号 Q41F-16C Q41F-16P
工作压力（MPa） 1.6
适用温度（℃） ≤180
适用介质 水、蒸汽、油品 弱腐蚀性介质
材料 阀体、阀盖 碳素钢铸钢 铬镍系不锈钢
球体、阀杆 铬/铬镍/铬镍钼系不锈钢 铬镍系不锈钢
密封圈 柔性石墨垫圈/316＋柔性石墨垫圈
填料 聚四氟乙烯


法兰浮动球阀应用规范：
1、设计制造造GB12235-89
2、结构长度按GB12221-89
3、法兰尺寸按JB/T79-94
4、阀门检查和试验按APID.598

法兰浮动球阀主要零件材料

号
No.  材料标准 材料牌号 序号
No.  材料标准  材料牌号
碳钢 不锈钢 碳钢 不锈钢
零件名称  GB ASTM GB ASTM 零件名称 GB ASTM GB ASTM
01 阀体 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti CF8/CF8M/
CF3/CF3M  10 阀座密封圈 石墨
02 阀盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti CF8/CF8M/
CF3/CF3M  11 阀杆 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti  F304/F316/
F304L/F316L

03 双头螺柱 35CrMoA A193-B7 1Cr17Ni2 A193-B8M 12 止推轴承 金属夹PTEE
04 螺母 45 A194-2H 0Cr18Ni A194-8M 13 阀杆填料 石墨
05 垫圈  金属夹石墨 14 填料压环 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2Ti  F304/F316/
F304L/F316L
06 球体 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮  F304/F316/
F304L/F316L
渗氮  15 填料压盖 WCB A216-WCB ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti CF8/CF8M/
CF3/CF3M
07 阀座 2Cr13渗氮 A276-410渗氮 1Cr18Ni9Ti
1Cr18Ni12Mo2T
渗氮  F304/F316/
F304L/F316L
渗氮  16 螺钉 35CrMoA A193-B7 1Cr17Ni2 A193-B8M
08 阀座支承圈 2Cr13 A276-410 1Cr18Ni9Ti
1Cr18Ni12Mo2T F304/F316/
F304L/F316L 17 定位板 2Cr13 A276-410 1Cr18Ni9Ti 304
