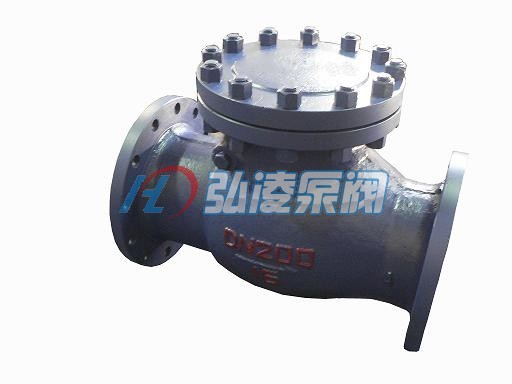

H44H/W旋启式止回阀
点击放大图片
H44H/W旋启式止回阀的详细资料:
旋启式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500;公称通径DN15~1200mm、NPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。通过选用不同的材质,可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。
主要材质:碳钢、低温钢、双相钢(F51/F53)、钛合金、铝青铜、因科镍尔(INCONEL625)、SS304、SS304L、SS316、SS316L;铬钼钢、蒙乃尔(400/500)、20#合金,哈氏合金等金属材料
H44H/W旋启式止回阀严格按 GB12236 标准设计制造,销轴与阀瓣连接采用内装式结构,性能优良,密封更可靠。旋启式止回阀产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
二、旋启式止回阀主要性能规范
试验压力
公称压力( MPa )
1.6
2.5
4.0
6.4
10.0
壳体试验
2.4
3.8
6.0
9.6
15.0
密封试验
1.8
2.8
4.4
7.1
11.0
阀体材料
WCB(C)
CF8(P)
CF 8M (R)
WC6
WC9
工作温度
≤ 425
≤ 100
≤ 100
≤ 550
≤ 550
适用介质
水、蒸汽、油品
硝酸类
醋酸类
水、蒸汽
水、蒸汽
三、旋启式止回阀执行标准
设计制造: GB12236
结构长度: GB12221
连接法兰: JB/T79-1994
试验与检验: JB/T9092-1999
四、旋启式止回阀主要连接尺寸
公称通径
PN1.6/2.5MPa
PN4.0MPa
PN6.4/10.0MPa
L
H
L
H
L
H
系列 1
系列 2
系列 1
系列 2
DN40
200
200
130
200
200
130
260
160
DN50
230
230
135
230
230
135
300
170
DN65
290
290
145&nbs
