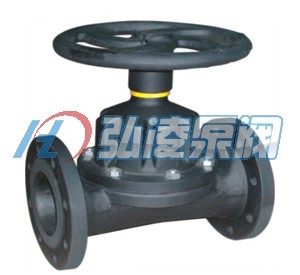

G46J-10直通式衬胶隔膜阀




点击放大图片

 直通式衬胶隔膜阀的详细资料：
G46J-10直通式衬胶隔膜阀

产品名称：直通式衬胶隔膜阀

产品特点：设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG46W无衬里隔膜阀,EG46J直通式衬胶隔膜阀



部件列表：1．阀体 2．阀体衬里 3．隔膜 4．阀瓣 5．阀杆 6．阀盖 7、手轮

二、用途：

直通式衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
适用温度：≤85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)
压力等级：PN(MPa) 0.6 1.0 1.6

三、直通式衬胶隔膜阀材料：

阀体：铸铁、球墨铸铁、碳钢、不锈钢
阀盖：铸铁、球墨铸铁、碳钢、不锈钢
衬里：无衬里、橡胶
隔膜：橡胶
阀瓣：铸铁、碳钢
阀杆：碳钢、不锈钢
手轮：铸铁

四、直通式衬胶隔膜阀测试：

衬里层：电火花检测
试验与检验按BS6755标准
公称压力：PN(MPa)
阀体：PN×1.5
密封：PN×1.1

五、直通式衬胶隔膜阀结构特点：

隔膜阀是一种特殊形式的截止阀：
1. 弹性密封的开闭件，确保没有内漏；
2. 流线型的流道，使得压力损失小；
3. 没有填料函，因此没有外漏；
4. 阀体与盖被中间隔膜隔开，使得隔膜上方的阀盖，阀杆等零件不受介质侵蚀;
5. 隔膜可更换，维护费用低；
6. 衬里材料的多样性，可适用于各种介质，并具有强度高、耐腐蚀性能好的特点。

六、直通式衬胶隔膜阀主要尺寸参数：

DN
 公称压力
MPa
 工作压力
MPa
 L
mm
 D
mm
 D1
mm
 n-Фd
mm
 f
mm
 H1
mm
 H2
mm
 D0
mm
 质量
Kg/kilos

20
 1.0
 1.0
 117
 105
 75
 4-13.5
 2
 150
 162
 - -
25
 127
 115
 85
 4-13.5
 2
 150
 162
 120
 3.5

32
 146
 140
 100
 4-17.5
 2
 152
 180
 120
 5

40
 159
 150
 110
 4-17.5
 2
 152
 180
 120
 6

50
 190
 165
 125
 4-17.5
 2
 163
 198
 120
 8.5

65
 216
 185
 145
 4-17.5
 2
 205
 227
 230
 16

80
 254
 200
 160
 8-17.5
 2
 220
&nbs
