永嘉县弘凌泵阀有限公司

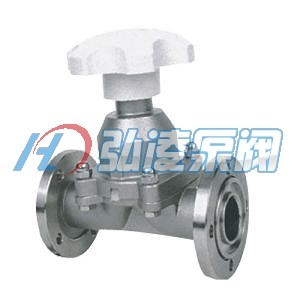

GM系列高真空隔膜阀




点击放大图片

 高真空隔膜阀的详细资料：


一、GM系列高真空隔膜阀主要技术规范

适用范围Pa 105～1.3×10ˉ4
漏率Pa.L/S 6.7×10ˉ4
介质温度℃ 隔膜为丁腈橡胶时-25～+80

隔膜为氟橡胶时-30～+150



二、高真空隔膜阀技术规范


零件名称 材料
阀体 碳钢、不锈钢
隔膜 丁腈橡胶、氟胶
阀杆 不锈钢


三、连接法兰标准按GB6070或GB4982规定，也可为连接管焊接型式
四、高真空隔膜阀形形及连接尺寸（mm）
Ⅰ型连接管焊接隔膜阀外形及连接尺寸


型号，尺寸 DN D H A L L1
GM-10C-H（I） 10 19 80 55 240 120
GM-25C-H（I） 25 32 105 80 240 120
GN-40C-H 40 45 133 100 240 120
GM-50C-H 50 57 157 100 240 120
GM-10D-H（I） 10 19 77.5 50 150 150
GM-25D-H（I） 25 32 105 60 75 75
