防水航空连接器Y50系列
一、Y50系列圆形电连接器
  本系列包括公制、英制、电源三大类电连接器。均为内螺旋槽卡销锁紧式。具有快捷连接与分离，体积小、重量轻，密封性能好，抗拉性能优之特点。插头电缆罩有七种安装方式，壳体分屏蔽与非屏蔽，电缆引出有直式和弯式，端接方式为焊接式。品种多，规格全。均参照GJB101A—97，GJB598A—96，MIL—C—26482等标准的要求。适用于战略、战术系统，野外作业等电讯号、电能的连接。

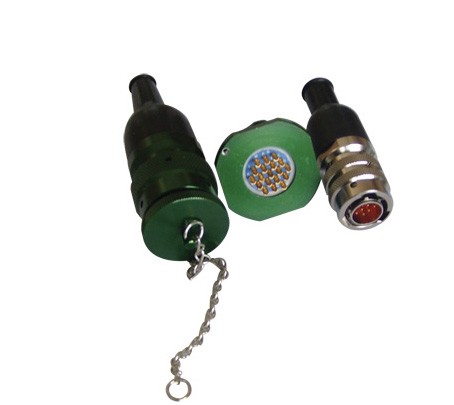

二、Y50X系列圆形电连接器（航空插头）
（一）、简介：
  Y50X系列圆形电连接器（航空插头）是Y50系列中公制类的电连接器，符合GJB101A—97标准的要求。
（二）、主要技术性能：
1、环境技术性能
  工作温度：–55℃～+125℃
  工作高度：海拔30000m
  振动：频率10Hz～2000Hz，加速度196m/s2
  冲击：加速度490m/s2
  恒加速度：490m/s2
  密封性：耐压0.2Mpa
  防盐雾、防潮湿、防霉菌性能等，符合GJB101A—97标准要求。
2、电气性能
  接触电阻及额定电流：
接触件规格（㎜）  接触电阻（ m Ω）  额定电流（ A ）
￠ 0.8  ≤ 6  3
￠ 1.0  ≤ 5  5
￠ 1.5  ≤ 3  10
￠ 2.0  ≤ 2  20
￠ 2.5  ≤ 1.5  25

  额定电压、耐电压及绝缘电阻：
工作环境  额定电压（ V ）  耐电压（ V ）  绝缘电阻（ m Ω）
常温常压  500  1500  ≥ 3000
湿热  500  500  ≥ 20
高温  250     ≥ 500
低气压条件 4.39KPa  300  375  –

  射频抗干扰衰减值：
频率 MHz  100  150  200  300  400  600  800  1000
衰减 dB  65  60  60  55  55  50  45  45
  外壳电连接性：非屏蔽≤200mΩ，屏蔽≤5mΩ
3、机械性能
  壳体：高强度铝合金材料 不锈钢
  非屏蔽镀层：阳极氧化着色 黑H 绿L（Ni沙镍）S：化镍（Zn锌）
  绝缘体：耐热热塑性材料
  接触性：铜合金材料表面镀金
  机械寿命：500次
