泰州市航空电连接器有限公司

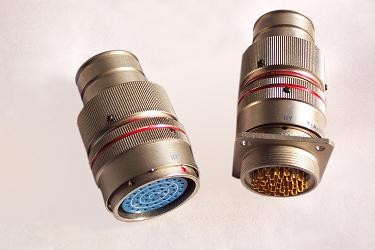

Y3系列航空接插件
一、Y3系列圆形电连接器简介
本系列具有直插锁紧和直拔分离之特点，锁紧可靠使用方便，广泛应用于各种电气设备之间的电连接。
二、Y3系列圆形电连接器主要技术性能
1、环境技术性能
  工作温度：–55℃～+125℃
  相对湿度：40℃时达95﹪
  工作高度：海拔30000m
  振动：频率10Hz～2000Hz，加速度147m/s2
  冲击：加速度490m/s2
  恒加速度：490m/s2
  气密性：耐气压0.3 Mpa（仅密封型）
2、电气性能
  接触电阻及额定电流：
接触件规格（㎜）  接触电阻（ m Ω）  额定电流（ A ）
￠ 0.8  ≤ 10  3
￠ 1.0  ≤ 5  5

  额定电压、耐电压及绝缘电阻：
工作环境  额定电压（ V ）  耐电压（ V ）  绝缘电阻（ m Ω）
常温常压  500  1500  ≥ 3000
湿热  300  750  ≥ 20
高温  500     ≥ 100
低气压条件4.39 Kpa  250  300  –

3、机械性能：
  壳体：高强度铝合金、不锈钢
  镀层：氧化着本色、钝化
  绝缘体：耐热热塑性材料
  接触件：铜合金材料 镀层 金
  机械寿命：500次
