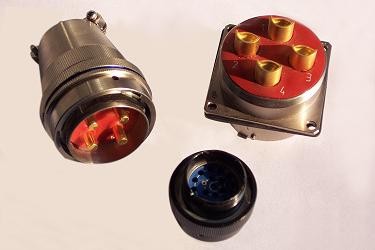

XC系列圆形电连接器（航空插头）
（一）、简介：
  XC系列圆形电连接器为低频类电连接器。九种壳体号；4种接触件规格；32种孔位排列。从1孔到62孔。采用卡口式快速连接系统，操作方便，连接可靠，耐振动，抗冲击。五键槽定位，具有盲插和防误插功能。高可靠的双曲面线簧孔使连接器插拔柔和，接触电阻小，工作可靠。插座共有五种结构形式选用。符合国家军用标准GJB2889。广泛用于航天，航空，航海、铁路、野战通讯及各种仪器、仪表等设备中。
（二）、XC系列圆形电连接器（航空插头）主要技术性能：
1、环境技术性能
  工作温度：–55℃～+200℃
  相对湿度：40℃时达95﹪
  工作高度：海拔30000m
  振动：频率10Hz～2000Hz，加速度147m/s2
  冲击：加速度490m/s2
  恒加速度：490m/s2
  气密性：双头密封插座50.7 Kpa方法兰密封插座152 KPa
  防潮湿、防盐雾、防霉菌等性能均符合GJB2889标准要求。
2、电气性能
  接触电阻及额定电流：
接触件规格（㎜） 接触电阻（mΩ） 双头密封接触电阻（mΩ） 接触电阻（mΩ） 额定电流（A）
￠1.0 ≤5 10 15 5
￠1.5 ≤2.5 5 7.5 10
￠2.0 ≤1.25 2.5 3.75 20
￠3.0 ≤0.7 1.5 2.25 40
外壳间电连续性铝合金外壳≤2.5mΩ
  额定电压、耐电压及绝缘电阻：
工作环境  工作环境 V  耐电压 V  绝缘电阻
密封  非密封  密封  非密封  m Ω
常温常压  500  500  150  1500  ≥ 5000
湿热  500  500  750  1125  ≥ 100
高温  —  —  —  —  ≥ 1000
低气压 (1 Kpa)  150  250  300  300  —

3、机械性能
  壳体：高强度铝合金材料
  非屏蔽镀层：阳极氧化着色
  屏蔽镀层：镀锌彩虹色钝化或军绿色钝化、化学镀镍
  绝缘体：热固性材料
  封线体和密封圈：硅橡胶材料
  接触件：铜合金材料镀层金、银
  压接型：从绝缘体后装卸，焊接与印制板型不可装卸
  机械寿命：≥1000次
