温州信合阀门有限公司

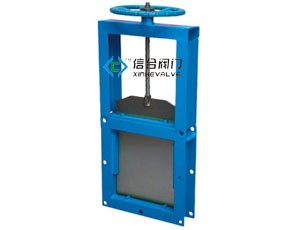

 一、螺旋闸门产品用途：
     螺旋闸门，又名插板阀，是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工的库顶、库底及送料口等，是行业控制流量变化或迅速切断。
     二、 螺旋闸门产品特点:
     LMD螺旋闸门具有结构简单、操纵灵活、重量轻、无卡阻、特别适用于各类固体物料和50mm左右块状、团状物料的输送及流量调节，安装不受角度限制，操作方便，能随时调整尺度。

    三、螺旋闸门产品外形连接尺寸：



类别 A×A1 B×B1 C×C1 L H N-d 重量(kg)
单向 200×200 256×256 296×296 820 100 8-Φ12 62
245×245 305×715 341×751  1620 100 8-Φ14 68
250×250 306×306  346×346  930 100 8-Φ14 70.5
300×300 356×356  396×396  1050 100 8-Φ14  81
400×400 456×456  496×496  1250 100 12-Φ14 114
450×450 510×510 556×556 1350 120 12-Φ18 130
490×490 550×550 596×596 1440 120 16-Φ18 147
500×500 560×560 606×606 1500 120 16-Φ18 153
600×600 660×660 706×706 1710 120 16-Φ18 178
700×700 770×770 820×820 1940 140 20-Φ18 213
800×800 870×870 920×920 2140 140 20-Φ18 257
900×900 974×974 1030×1030 2410 160 24-Φ18 325
980×980 1054×1054 1110×1110 2570 160 24-Φ23 392
1000×1000 1074×1074  1130×1130 2610 160 24-Φ23 428
双向 600×600 660×660 706×706 2010 120 16-Φ18 200
600×1000  660×1074  706×1130 2870 120 20-Φ23 290
700×700  770×770 820×820  2130 140 20-Φ18 290
800×800  870×870  920×920  2240 140 20-Φ18  310
900×900 974×974 1030×1030 2660 160 20-Φ23 380
1000×1000 1074×1074 1130×1130 2870 160 24-Φ23 460
1100×1100 1180×1180 1240×1240 3120 180 28-Φ23 500
1200×1200 1280×1280 1340×1340 3310 180 32-Φ23 540


   注： LMD-单向&n
