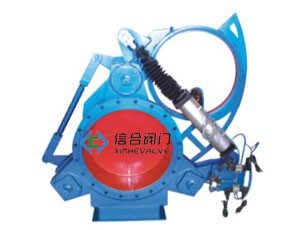

气动扇形眼镜阀概述：

     气动扇形眼镜阀又名气动眼镜阀是信合阀门在F43CX手动扇形眼镜阀的基础上，根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作合自动控制的隔断设备。

     F643X气动扇形眼镜阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备，并可根据用户的能源调条件、环境条件和工况条件选择其他的驱动方式：比如液动、电液动、电动、电动推杆。

       气动扇形眼镜阀结构特点：

       气动扇形眼镜主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。电动推杆眼镜阀中设有夹紧油缸和翻板油缸，夹紧油缸通过杠杆副和丝杠螺旋副驱动左、右阀体完成松开、夹紧动作，翻板油缸驱动翻板完成开关动作。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
     本阀可以单台远距离控制，亦可多台联网远距离控制。非正常情况下还可以利用电动推杆眼镜阀本身装置手动操作。

      三、气动扇形眼镜阀主要性能参数： 公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
驱动源 压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-200 -20-300
适用介质 煤气等有毒、有害、易燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢


      四、气动眼镜阀主要外形连接尺寸：                         单位：mm

DN
 D
 D1
 b
 n-φd
 L

300
 440
 395
 22 12-φ22
 450
350
 490
 445
 22 12-φ22
 450
400
 540
 495
 22 16-φ22
 450
450
 595
 550
 24 16-φ22
 500
500
 645
 600
 24 16-φ22
 500
600
 755
 705
 24 20-φ26
 600
700
 860
 810
 26 24-φ26
 600
800
 975
 920
 26 24-φ30
 800
900
 1075
 1020
 28 24-φ30
 800
