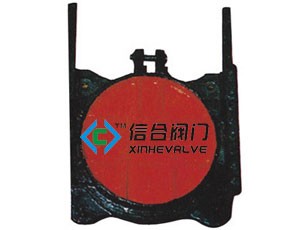

一、铸铁镶铜圆闸门产品概述：

       铸铁镶铜圆闸门是信合阀门积极吸收国内外先进结构和工艺，而进行改进的一种给排水及污水处理的理想设备。圆闸门的制造加工符合建设部CJ/T300-1992标准和美国AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中。对公称压力为0.1MPa以下的用在管道口合交汇窖井、泥沙池、污水渠道、原站井水口、清水池等地方，用以截止、疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。

       二、铸铁镶铜圆闸门结构特点：

      铸铁镶铜闸门根据外形结构分为铸铁镶铜圆闸门和铸铁镶铜方闸门，铸铁镶铜圆闸门由门框、闸板、导轨、密封条、可调整密封机构等部件组成。具有结构简单，密封性能好，耐磨性强，操作简单，安装方便，使用寿命长，规格齐全，适用性广等特点，可根据客户需要选配手动启闭机或手电两用启闭机。

       三、铸铁镶铜圆闸门主要零部件材质：

零部件名称  材质  材质标准
闸板
 灰铸铁、球铁、不锈钢
 GB9439-88/GB1348-88 或GB12226-89/GB12227-89 GB1220-84

门框
 灰铸铁、球铁、不锈钢

导轨
 灰铸铁、球铁、不锈钢

密封面
 锡青铜 丁腈橡胶
 GB1176-87 或GB12225-89

楔块
 锡青铜、丁腈橡胶

传动螺杆
 不锈钢
 GB1220-84

吊块螺母
 铝铁青铜ZCuA110Fe3
 GB1176-87

紧固件
 0Cr17Ni12Mo2、0Cr18Ni9Ti
 GB1220-84



       四、铸铁镶铜圆闸门外形连接尺寸：

   型号
 通径DN
 A
 A1
 B
 B1
 C
 D1
 E
 H
 b
 φd
 4-φd1

ZMY-300
 300
 407
 300
 150
 75
 200
 320
 44
 562
 20
 16
 4-φ22

ZMY-400
 400
 524
 400
 206
 122
 256
 420
 51
 750
 25
 20
 4-φ25

ZMY-500
 500
 644
 500
 236
 135
 312
 520
 60
 870
 25
 20
 4-φ25

ZMY-600
 600
 764
 600
 255
 152
 368
 620
 60
 983
 25
 20
 4-φ26

ZMY-700
 700
 884
 700
 280
 158
 430
 724
 74
