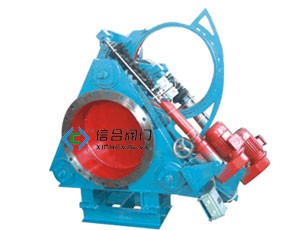

电动推杆眼镜阀产品概述：

       电动推杆眼镜阀又名电动推杆盲板阀是信合阀门在F43CX扇形眼镜阀的基础上，根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作合自动控制的隔断设备。

     电动推杆眼镜阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。

       电动推杆眼镜阀结构特点：

       电动推杆眼镜阀主要由左阀体、右阀体、丝杆副、翻板、密封圈、杠杆、液压油缸等零件组成，并由底座、支撑柱构成一个刚性结构体。橡胶密封圈镶嵌在翻板上，具有耐高温、密封性能好、更换方便、使用寿命长等特点。
     本阀可以单台远距离控制，亦可多台联网远距离控制。非正常情况下还可以利用电动推杆眼镜阀本身装置手动操作。

        电动推杆眼镜阀主要性能规范：

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.375 0.225 0.15 0.075
驱动源 电动装置
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
-20-100 -20-200 -20-300
适用介质 煤气等有毒、有害、易燃气体
启闭时间S ≤60
主要零部件材料 阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢


          电动推杆眼镜阀主要连接尺寸：

DN
 D
 D1
 b
 n-φd
 L

300
 440
 395
 18 12-φ22
 500
350
 490
 445
 18 12-φ22
 600
400
 540
 495
 24 16-φ22
 600
450
 595
 550
 24 16-φ22
 600
500
 645
 600
 26 20-φ22
 600
600
 755
 705
 26 20-φ26
 600
700
 860
 810
 26 24-φ26
 600
800
 975
 920
 35 24-φ30
 800
900
 1075
 1020
 35 24-φ30
 800
1000
 1175
 1120
 35 28-φ30
 800
1100
 1275
 1220
 35 36-φ30
 800
1200
 1375
 13
