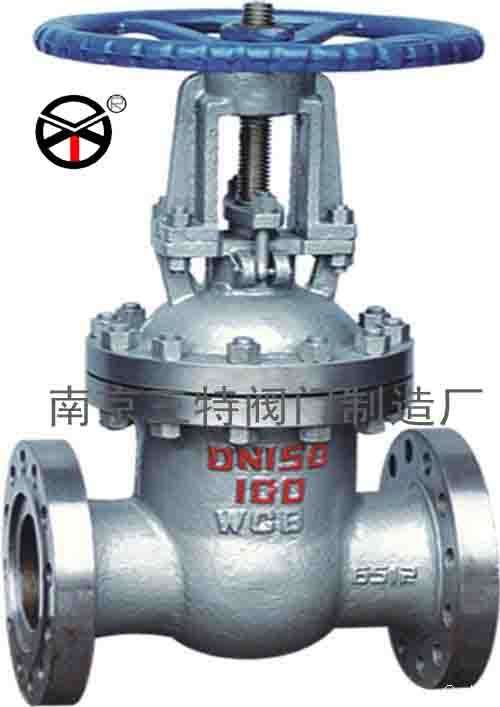

法兰闸阀Z41H/T.Z45T
电动闸阀Z941H。气动闸阀Z641H。保温闸阀BZ41H。高温高压闸阀Z41Y/Z61Y。两项流闸阀LXLZ971/3H。高温灰渣闸阀。带吹扫孔闸阀。衬氟闸阀Z41F。正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。高温闸阀Z41Y-100I。高压闸阀Z41H、对焊闸阀Z61。弹性软密封闸阀RVCX、RVHX、RRHX、RVEX、RRHN、RVHS。刀形排渣阀PZ73H。丝口闸阀Z11W。法兰闸阀Z41H。自密封闸阀Z61Y。差压油密封楔式性闸阀CYZD40H。自动调平油封闸阀KPTYZ42H。黄铜闸阀Z41/11W-16T。铸铁闸阀Z41/44T。碳钢闸阀Z41H-100C。锻钢闸阀。高压闸阀。高温闸阀。高压高温闸阀。不锈钢闸阀Z41W。铬钼钢闸阀Z41Y-100I。波纹管闸阀WZ41H。放空导淋阀Z41W/Z61H。真空隔离闸阀NKZ44H/41H/61H/64H。水封闸阀DSZ64H、DSZ44H。排污闸阀PZ48H/PZ44Y。明杆闸阀、暗杆闸阀、楔式闸阀。消防信号闸阀。美标闸阀、日标闸阀、德标闸阀Z41W等。
主要性能规范
公称压力PN(MPa)  壳体  试验压力 (MPa)  上密封
密封 (液)  密封 (气)
1.6  2.4  1.76  0.6  1.76
2.5  3.75  2.75  0.6  2.75
4.0  6.0 4.4  0.6  4.4
6.4  9.6  7.04  0.6  7.04
10.0  15.0  11.0  0.6  11.0
16.0  24.0 17.60  0.6  17.60
主要尺寸表
公称通径DN 主要外形尺寸和连接尺寸
L D D1 D2 b f z-d H H1 Do
Z440H/Z41Y-10    Z40/Z41Y-16P     Z40Z41Y-16R     Z40/Z41Y-16P     Z40/Z41Y-16R    Z40/Z41Y-16I
15 130 95 65 45 14 2 4-14 175 195 120
20 150 105 75 55 14 2 4-14 180 205 140
25 160 115 85 65 14 2 4-14 210 240 160
32 180 135 100 78 16 2 4-18 230 266 180
40 200 145 110 85 16 3 4-18 350 405 200
50 230 160 125 100 16 3 4-18 358 420 240
65 290 180 145 120 18 3 4-18 375 450 240
80 320 195 160 135 20 3 8-18 433 528 280
100 350 215 180 155 20 3 8-18 502 620 320
125 400 245 210 185 22 3 8-18 612 753 360
150 480 280 240 210 24 3 8-23 676 847 360
200 600 335 295 265 26 3 12-23 820 1039 400
250 730 405 355 320 30 3 12-25 969 1245 450
300 850 460 410 375 30 3 12-25 1142 1472 560
350 980 520 470 435 34 3 16-25 1280 1650 640
400 1100 580 525 485 36 4 16-30 1452 1887 640
450 1200 640 585 545 40 4 20-30 1541 2011 720
500 1250 705 650 608 44 4 20-34 1676 2181 720
600 1450 840 770 718 48 5 20-41 1810 2440 800
Z440H/Z41Y-25    Z40/Z41Y-25P     Z40Z41Y-25R     Z40/Z41Y-25P     Z40/Z41Y-25R    Z40/Z41Y-25I
15 130 95 65 45 16 2 4-14 175 195 120
20 150 105 75 55 16 2 4-14 180 205 140
25 120 115 85 65 16 2 4-14 21 0 240 160
32 140 135 100 78 18 2 4-18 230 266 180
40 240 145 110 85 18 3 4-18 350 405 200
50 250 160 125 100 20 3
