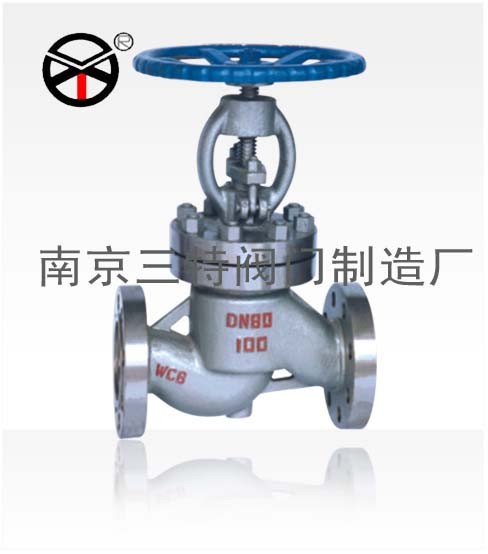

J41H高中压截止阀
高压球阀Q41F/H、高压对焊球阀Q61Y、Q61N。外螺纹高压球阀、内螺纹高压球阀、NPT螺纹高压球阀、内外螺纹高压球阀、焊接口高压球阀，型号: KHB、BKH、KHM、 MHK、CJZQ、YJZQ、BME、QJH、YQ。二位三通高压球阀:KHB3K、BKH、VH3V。法兰式高压球阀KHBF、KHMF。板式球阀: KHP、PKH。快装卡箍式高压球阀:BKH、MKH。直通高压球阀:VH2V。高压截止阀J41H/61H/63H。蝶型高压截止阀JZF(DN40-DN80)。角式外螺纹高压截止阀JZF-T(DN15、DN10、DN25。PN40MPA)。内螺纹高压截止阀JZF-G(DN5、DN6。PN70MPA)。高压闸阀Z41/61Y/83/23Y。高压球阀Q41/61、高压止回阀H41/42/44/63/65/62。压力表旋塞阀X13、X14W。高压蝶阀D373H-100C。高压过滤器、高压柱塞阀。
规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
1.6MPa DN L D D1 D2 b n-φd H Do 重量 Weight
凸面
法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I 10 130 90 60 40 14 4-14 198 120 4.9
15 130 95 65 45 14 4-14 218 120 5.3
20 150 105 75 55 14 4-14 258 140 7.0
25 160 115 85 65 14 4-14 275 160 7.4
32 180 135 100 78 16 4-18 280 180 8.3
40 200 145 110 85 16 4-18 330 200 12.6
50 230 160 125 100 16 4-18 350 240 14
65 290 180 145 120 18 4-18 400 280 22.7
80 310 195 160 135 20 8-18 355 280 29
100 350 215 180 155 20 8-18 415 320 32.8
125 400 245 210 185 22 8-18 460 360 79.5
150 480 280 240 210 24 8-23 510 400 93
200 600 335 295 265 26 12-23 710 400 179
250 622 405 355 320 30 12-25 786 450 441
300 698 460 410 375 30 12-25 925 500 646
规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
2.5MPa DN L D D1 D2 b n-φd H Do 重量 Weight
凸面法兰
RF
J41H
J41Y
J41W
J41F
J41N
16C
16P
16R
16I 10 130 90 60 40 16 4-14 198 120 4.9
15 130 95 65 45 16 4-14 218 120 5.3
20 150 105 75 55 16 4-14 258 140 7.0
25 160 115 85 65 16 4-14 275 160 7.4
32 180 135 100 78 18 4-18 280 180 8.3
40 200 145 110 85 18 4-18 330 200 12.6
50 230 160 125 100 20 8-18 350 240 16
65 290 180 145 120 22 8-18 400 280 25
80 310 195 160 135 22 8-23 355 280 30
100 350 230 190 160 24 8-25 415 320 34.8
125 400 270 220 188 28 8-25 460 360 89.5
150 480 300 250 218 30 12-25 510 400 99
200 600 360 310 278 34 12-25 710 400 181
250 622 425 370 332 36 12-30 786 450 445
300 698 485 430 390 40 16-30 925 500 651
规格 主要尺寸和重量 Size Main Dimensions and Weight (mm kg)
4.0MPa DN L D D1 D2 b n-φd H D0 重量Weight
凹凸法兰 MFM
J41H J41Y J41W J41F J41N
40 40P 40R 40I  20 150 105 75 51 16 4-14 275 140 7
25 160 115 85 58 16 4-14 285 160 9
32 180 135 100 66 18 4-18 302 180 12
40 200 145 110 76 18
