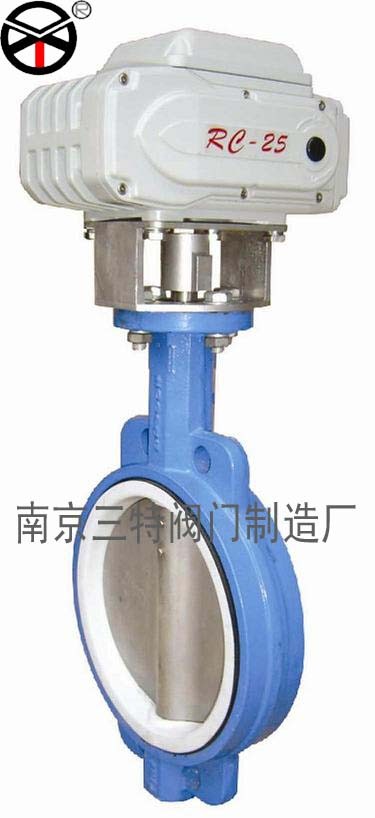

电动对夹蝶阀D973H/D971X
高压蝶阀。高温蝶阀。高压高温蝶阀。气动蝶阀、气动真空蝶阀、气动法兰蝶阀D643H/D641X、气动对夹蝶阀D671X/D673H、气动软密封蝶阀D671X/D672X、气动硬密封蝶阀D673H。电动蝶阀、电动对夹蝶阀D973H/D971X、电动法兰蝶阀D941X、D943H。电动软密封蝶阀D971X/972X/D941X、电动硬密封蝶阀D943H/D973H。手动蝶阀D71X/D41X、蜗轮蝶阀D373H/D343H/D371X/D341X。对夹式蝶阀D71X/D73H/D371X/D373H。对焊式碟阀D363H。法兰蝶阀D41X/D43H/D341X/D343H。不锈钢蝶阀D373/343W。铝合金蝶阀D71X-16L。铸钢蝶阀、铸铁蝶阀。手动硬密封蝶阀D73H/D43H、偏心硬密封蝶阀、多层次硬密封蝶阀、弹性硬密封蝶阀D43Y/D73Y。手动软密封蝶阀D71/D72、单偏心软密封蝶阀FBEX、WBGX、WBEX、WBLX、FBPX、WBPX。伸缩蝶阀SD343H、SD341X。支耳式蝶阀LTD371X。信号蝶阀WBSX(XD371X)。衬胶蝶阀D371J。衬氟蝶阀D41F、D341F、半衬蝶阀D371FH。高温蝶阀D73/43Y。保温蝶阀BD343H。高压蝶阀、双向压硬密封D43H-100C/P。中线蝶阀。无销蝶阀。通风蝶阀D341W/D941W-6、电动通风多叶蝶阀DBD-0.5。电动调节蝶阀ZAJW-0.6。塑料蝶阀D71X/371X-6S。手动真空蝶阀GI。

D71、D371、D671、D971（X.J）对夹式软密蝶阀连接尺寸
通径 主要尺寸 0.25MPa—O.6MPa 1．OMPa 1.6MPa
mm inch L H H1 D1 Z-φMd a D1 Z-φMd a D1 Z-φMd a
50 2 43 80 160 110 4-φ14 45° 125 4-φ18 45° 125 4-φ18 45。
65 21／2 46 88 175 130 4-φ14 45° 145 4-φ18 45° 145 4-φ18 45。
80 3 46 96 180 150 4-φ18 22°30′ 160 4-φ18 22°30′ 160 4-φ18 22°30′
100 4 52 115 200 170 4-φ18 22°30′ 180 4-φ18 22°30′ 180 4-φ18 22°30′
125 5 56 128 213 200 4-φ18 22°30′ 210 4-φ18 22°30′ 210 4-φ18 22°30′
150 6 56 140 225 225 4-φ18 22°30′ 240 4-φ23 22°30′ 240 4-φ23 22°30′
200 8 60 175 260 280 4-φ18 22°30′ 295 4-φ23 22°30′ 295 4-φ23 15°
250 10 68 202 290 335 4-φ18 15′ 350 4-φ23 15° 355 4-φ25 15°
300 12 78 242 330 395 4-φ23 15′ 400 4-φ23 15° 410 4-φ25 15°
350 14 78 266 360 445 4-φ23 11°15′ 460 4-φ23 11°15′ 470 4-φ25 11°15′
400 16 102 298 390 495 4-φ23 11°15′ 515 4-φ25 11°15′ 525 4-φ30 11°15′
450 18 114 315 410 550 4-φ23 9° 565 4-φ25 9° 585 4-φ30 9°
500 20 127 348 430 600 4-φ23 9° 620 4-φ25 9° 650 4-φ34 9°
600 24 154 400 490 705 4-φ25 9° 725 4-φ30 9° 770 4-φ41 9°
700 28 165 520 550 810 4-φ25 7°30′ 840 4-M27 7°30′ 840 4-M36 7°30′
800 32 190 591 610 920 4-φ30 7°30′ 950 4-M30 7°30′ 950 4-M36 7°30′
900 36 203 660 680 1020 4-M27 6°26′ 1050 4-M30 6°26′ 1050 4-M36 6°26′
1000 40 216 670 730 1120 4-M27 6°26′ 1160 4-M30 6°26′ 1170 4-M42 6°26′
1200 48 254 780 835 1340 4-M30 50°38′ 1380 4-M36 5°38′ 1390 4-M45 5°38′
阀体材质：铸铁、铸钢、不锈钢、铬钼钢。
工作压力0.6-10MPA。
工作温度-20°C- 550°C。
阀门口径从 DN40-DN2000 。
连接方式:法兰、对夹或焊接。
驱动方式:手柄、蜗轮、气动、电动、链轮
适用介质:水、油品、气、蒸汽等。
