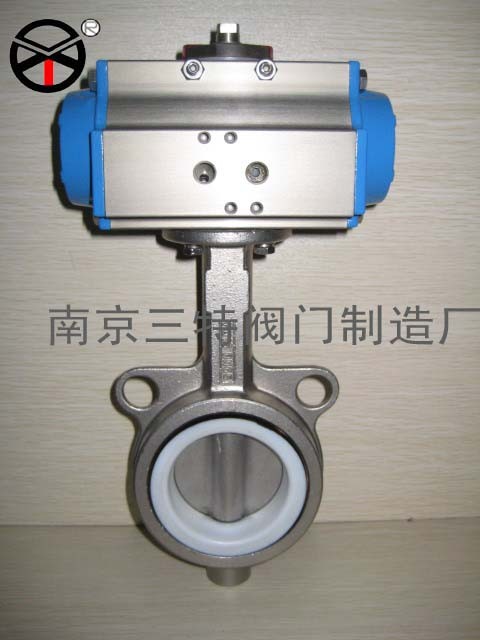

不锈钢蝶阀D43/73W
不锈钢闸阀Z41W、不锈钢球阀Q41F、不锈钢截止阀J41W、不锈钢蝶阀D43/73W、不锈钢止回阀H41/44/42/71/72/74W、不锈钢旋塞阀X43/44W、不锈钢过滤器GL41、不锈钢底阀、不锈钢放料阀、不锈钢柱塞阀U41W、不锈钢疏水阀、不锈钢针型阀、不锈钢阻火器、不锈钢气动阀门。不锈钢卫生级阀门。
中线型软密封蝶阀密封结构
     本公司在生产软密封蝶阀的过程中，不断吸取国内外先进技术和结构特点，为满足广大用户不同工况的需求，本公司所生产软密封蝶阀均采用
    1、普通中线型蝶阀，
    2、复合阀座中线型蝶阀，
    3、包覆蝶板的中线型蝶阀。其密封副结构如下：

 　　蝶板的回转中心(即阀杆的中心)位于阀体的中心线和蝶板的密封面截面上。
　　阀座采用合成橡胶。关闭时蝶板的外圆密封面挤压合成橡胶阀座，使阀座产生弹性变形而形成弹性力作为密封比压保证蝶阀的密封。

     密封结构采用聚四氟乙烯、合成橡胶构成复合阀座、其特点在于阀的弹性仍由合成橡胶提供并利用聚四氟乙烯的摩擦系数低、不易磨损、不易老化等特性，从而使蝶阀的寿命得以提高。
　　其密封原理和结构特点同普通中线型蝶阀相同。

　　密封结构采用聚四氟乙烯、合成橡胶和酚醛树脂构成复合阀座、使阀座在具有弹性的同时强度更好。同时将蝶板用聚四氟乙烯全包覆，使蝶板具有较强的抗腐蚀性能。
　　其密封原理和结构特点同普通中线型蝶阀相同。
 主要外形和连接尺寸(对夹式)



工作压力1.6-32MPA。
工作温度-40°C- 232°C -550°C。
阀门口径从 DN40-DN1200。
连接方式:法兰、丝口或焊接。
驱动方式:手动、气动、电动。
适用介质: 水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。
