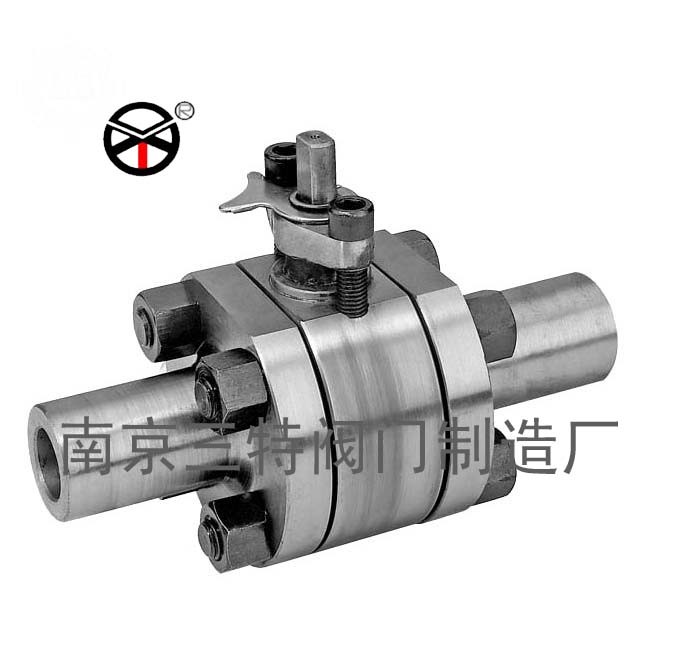

Q61F-160高压对焊球阀
高压球阀Q41F/H、高压对焊球阀Q61Y、Q61N。外螺纹高压球阀、内螺纹高压球阀、NPT螺纹高压球阀、内外螺纹高压球阀、焊接口高压球阀，型号: KHB、BKH、KHM、 MHK、CJZQ、YJZQ、BME、QJH、YQ。二位三通高压球阀:KHB3K、BKH、VH3V。法兰式高压球阀KHBF、KHMF。板式球阀: KHP、PKH。快装卡箍式高压球阀:BKH、MKH。直通高压球阀:VH2V。高压截止阀J41H/61H/63H。蝶型高压截止阀JZF(DN40-DN80)。角式外螺纹高压截止阀JZF-T(DN15、DN10、DN25。PN40MPA)。内螺纹高压截止阀JZF-G(DN5、DN6。PN70MPA)。高压闸阀Z41/61Y/83/23Y。高压球阀Q41/61、高压止回阀H41/42/44/63/65/62。压力表旋塞阀X13、X14W。高压蝶阀D373H-100C。高压过滤器、高压柱塞阀。


特性：
公称压力：16-32MPa
适用温度范围:-20～232℃～350℃
适用介质:水、油、气及某些腐蚀性液体（W O G）
焊接类型：对焊（BW）、承接焊（SW）
主要零部件材料:
适用介质  型号  阀体  球体、阀杆  手柄  密封圈  垫片、填料
水、蒸汽、油品  Q61N-160/320C  A105、45  1Cr18/Cr18Ni9Ti  铸
铁  聚四氟乙烯
增强聚四氟乙烯
对位聚苯  聚四氟乙烯
对位聚苯
硝酸类  Q61N-160/320P  304/1Cr18Ni9Ti  304/1Cr18Ni9Ti
醋酸类  Q61N-160/320R  316/1Cr18Ni12Mo2Ti  316/1Cr18Ni12Mo2Ti

主要外形尺寸:
型号  公称通径  尺寸(mm)
L  L1  D  D1  H  L0
Q61  F  -160
N
10  150  60  90  17  58  220
15  170  70  100  23  62  220
20  191  81  110  29  75  250
25  205  95  115  36  80  250
32  230  110  150  43  96  300
40  260  120  170  49  111  400
50  330  140  200  61  128  400
65  360  150  225  80  180  500
80  380  160  270  105  200  600
100  430  188  320  118  245  800

阀体材质:铸钢、不锈钢、锻钢、铬钼钢。
工作压力1.6-32-50MPA。
工作温度-20°C- 170°C -550°C。
阀门口径从 DN10-DN100。
连接方式:焊接。
驱动方式:手动、蜗轮、气动、电动。
适用介质:水、油品、气、蒸汽等。
