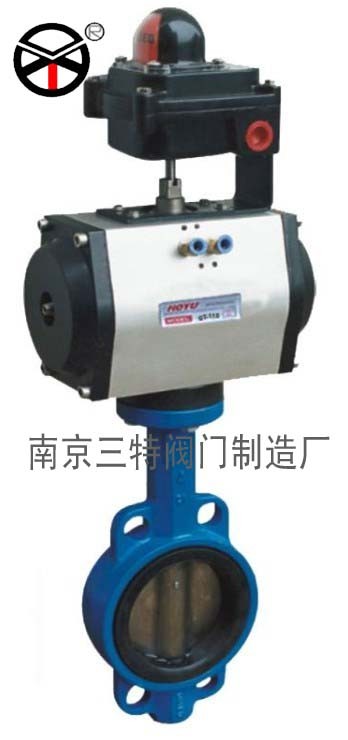

气动对夹蝶阀D671X/D673H
高压蝶阀。高温蝶阀。高压高温蝶阀。气动蝶阀、气动真空蝶阀、气动法兰蝶阀D643H/D641X、气动对夹蝶阀D671X/D673H、气动软密封蝶阀D671X/D672X、气动硬密封蝶阀D673H。电动蝶阀、电动对夹蝶阀D973H/D971X、电动法兰蝶阀D941X、D943H。电动软密封蝶阀D971X/972X/D941X、电动硬密封蝶阀D943H/D973H。手动蝶阀D71X/D41X、蜗轮蝶阀D373H/D343H/D371X/D341X。对夹式蝶阀D71X/D73H/D371X/D373H。对焊式碟阀D363H。法兰蝶阀D41X/D43H/D341X/D343H。不锈钢蝶阀D373/343W。铝合金蝶阀D71X-16L。铸钢蝶阀、铸铁蝶阀。手动硬密封蝶阀D73H/D43H、偏心硬密封蝶阀、多层次硬密封蝶阀、弹性硬密封蝶阀D43Y/D73Y。手动软密封蝶阀D71/D72、单偏心软密封蝶阀FBEX、WBGX、WBEX、WBLX、FBPX、WBPX。伸缩蝶阀SD343H、SD341X。支耳式蝶阀LTD371X。信号蝶阀WBSX(XD371X)。衬胶蝶阀D371J。衬氟蝶阀D41F、D341F、半衬蝶阀D371FH。高温蝶阀D73/43Y。保温蝶阀BD343H。高压蝶阀、双向压硬密封D43H-100C/P。中线蝶阀。无销蝶阀。通风蝶阀D341W/D941W-6、电动通风多叶蝶阀DBD-0.5。电动调节蝶阀ZAJW-0.6。塑料蝶阀D71X/371X-6S。手动真空蝶阀GI。

部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 5、蜗轮装置
主要尺寸参数
公称通径DN 公称压力MPa 工作压力MPa L
mm D
mm D1
mm n-Φd
mm H1
mm H2
mm Do
mm H3
mm A
mm B
mm 质量
Kg/kilos
40 1.0 1.0 33 150 110 4-18 55 100 150 62 164 125 6
50 43 165 125 4-18 64 120 150 62 164 125 7
65 46 185 145 4-18 80 120 208 62 164 125 10
80 46 200 160 8-18 112 130 260 62 164 125 11
100 52 220 180 8-18 90 140 275 62 164 125 12
125 56 250 210 8-18 112 160 350 106 289 200 18
150 56 285 240 8-22 135 175 350 106 289 200 29
200 60 340 295 8-22 160 210 240 106 289 200 34.5
250 0.6 68 395 350 12-22 206 235 240 106 289 200 44
300 78 445 400 12-22 232 273 320 112 370 253 64.5
350 78 505 450 16-22 263 310 320 112 370 253 75.5
400 102 565 515 16-26 295 340 400 270 562 280 156
450 114 615 565 20-26 327 370 400 270 562 280 171.5
500 127 670 620 20-26 358 399 400 270 562 280 206.5
550 0.4 140 730 675 20-30 384 430 400 270 562 280 215
600 154 780 725 20-30 474 460 500 270 562 280 283
700 165 895 840 24-30 486 510 500 125 503 443 426
800 190 1015 950 24-33 591 672 500 200 513 531 550
900 203 1115 1050 28-33   500 200 513 531 1070
1000 216 1230 1160 28-36 721 800 550 273 713 815 1296
阀体材质：铸铁、铸钢、不锈钢、铬钼钢。
工作压力0.6-10MPA。
工作温度-20°C- 550°C。
阀门口径从 DN40-DN2000 。
连接方式:法兰、对夹或焊接。
驱动方式:手柄、蜗轮、气动、电动、链轮
适用介质:水、油品、气、蒸汽等。
