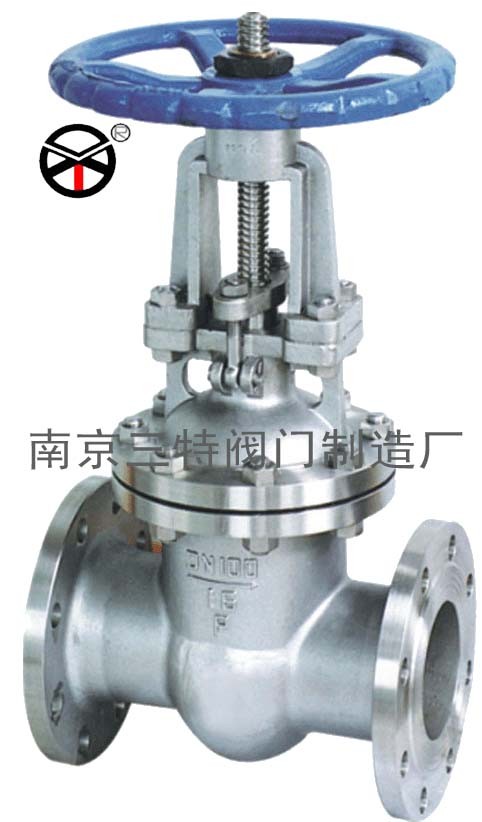

Z41W不锈钢闸阀
不锈钢闸阀Z41W、不锈钢球阀Q41F、不锈钢截止阀J41W、不锈钢蝶阀D43/73W、不锈钢止回阀H41/44/42/71/72/74W、不锈钢旋塞阀X43/44W、不锈钢过滤器GL41、不锈钢底阀、不锈钢放料阀、不锈钢柱塞阀U41W、不锈钢疏水阀、不锈钢针型阀、不锈钢阻火器、不锈钢气动阀门。不锈钢卫生级阀门。
主要连接尺寸
型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-1.6MPa 15 130 95 65 45 14-2 4-14 170 120
20 150 105 75 55 14-2 4-14 200 120
25 160 115 85 65 14-2 4-14 215 140
32 180 135 100 78 16-2 4-18 260 160
40 200 145 110 85 16-3 4-18 290 200
50 250 160 125 100 16-3 4-18 345 220
65 265 180 145 120 18-3 4-18 360 240
80 280 195 160 135 20-3 8-18 385 280
100 300 215 180 155 20-3 8-18 430 300
125 325 245 210 185 22-3 8-18 520 320
150 350 280 240 210 24-3 8-23 610 350
200 400 335 295 265 26-3 12-23 765 400
250 450 405 355 320 30-3 12-25 895 450
300 500 460 410 375 30-4 12-25 1145 500
350 550 520 470 435 34-4 16-25 1200 550
400 600 580 525 485 36-4 16-30 1400 600
450 650 640 585 545 40-4 20-30 1500 650
500 700 705 650 608 44-4 20-34 1630 700
600 800 840 770 718 48-5 20-41 1830 800
主要连接尺寸
型号 公称通径 尺寸(mm)
L D D1 D2 b-f z-Φd H D0
Z41W-2.5MPa 15 130 95 65 45 16-2 4-14 170 120
20 150 105 75 55 16-2 4-14 200 120
25 160 115 85 65 16-2 4-14 215 140
32 180 135 100 78 18-2 4-18 260 160
40 200 145 110 85 18-3 4-18 290 200
50 250 160 125 100 20-3 4-18 345 220
65 265 180 145 120 22-3 8-18 360 240
80 280 195 160 135 22-3 8-18 385 280
100 300 230 190 160 24-3 8-23 430 300
125 325 270 220 188 28-3 8-25 520 320
150 350 300 250 218 30-3 8-25 610 350
200 400 360 310 278 34-3 12-25 765 400
250 450 425 370 332 36-3 12-30 900 450
300 500 485 430 390 40-4 16-30 1130 500
350 550 550 490 448 44-4 16-34 1250 550
400 600 610 550 505 48-4 16-34 1430 600
450 650 660 600 555 50-4 20-34 1520 650
500 700 730 660 610 52-4 20-41 1650 700
600 800 840 770 718 56-5 20-41 1850 800
主要连接尺寸
型号 公称通径 尺寸(mm)
L D D1 D2 D6 b-f z-Φd H
Z41W-4.0MPa 15 130 95 65 45 40 16-2 4-14 170
20 150 105 75 55 51 16-2 4-14 200
25 160 115 85 65 58 16-2 4-14 215
32 180 135 100 78 66 18-2 4-18 260
40 200 145 110 85 76 18-3 4-18 290
50 250 160 125 100 88 20-3 4-18 345
65 280 180 145 120 110 22-3 8-18 360
80 310 195 160 135 121 22-3 8-18 385
100 350 230 190 160 150 24-3 8-23 430
125 400 270 220 188 176 28-3 8-25 530
150 450 300 250 218 204 30-3 8-25 620
200 550 375 320 282 260 38-3 12-30 780
250 650 445 385 345 313 42-3 12-34 900
Z41W-6.4MPa 15 170 105 75 55 41 18-2 4-14 175
20 190 125
