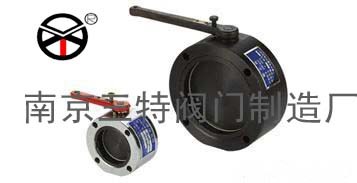

[JZF]型截止阀
高压球阀Q41F/H、高压对焊球阀Q61Y、Q61N。外螺纹高压球阀、内螺纹高压球阀、NPT螺纹高压球阀、内外螺纹高压球阀、焊接口高压球阀，型号: KHB、BKH、KHM、 MHK、CJZQ、YJZQ、BME、QJH、YQ。二位三通高压球阀:KHB3K、BKH、VH3V。法兰式高压球阀KHBF、KHMF。板式球阀: KHP、PKH。快装卡箍式高压球阀:BKH、MKH。直通高压球阀:VH2V。高压截止阀J41H/61H/63H。蝶型高压截止阀JZF(DN40-DN80)。角式外螺纹高压截止阀JZF-T(DN15、DN10、DN25。PN40MPA)。内螺纹高压截止阀JZF-G(DN5、DN6。PN70MPA)。高压闸阀Z41/61Y/83/23Y。高压球阀Q41/61、高压止回阀H41/42/44/63/65/62。压力表旋塞阀X13、X14W。高压蝶阀D373H-100C。高压过滤器、高压柱塞阀。
型号说明
① 产品代号：JZF截止阀
② 公称通径：40、60、65、80、100mm
③ 连接形式：F-法兰式
外形尺寸
型号
h1
h2
d1
d2
d3
n-d4
两端密封形式

JZF-40FA
40
90
Ф44
Ф64
Ф75
4-Ф7
两端平面、无O形圈沟槽

JZF-40FB
40
90
Ф44
Ф70
Ф81
4-Ф7
两端带56×3.5 O形圈沟槽

JZF-60F
45
115
Ф68
Ф92
Ф105
4-Ф7
两端平面、无O型圈沟槽

JZF-65F
50
150
Ф68
Ф108
Ф135
6-Ф11
两端平面、无O型圈沟槽

JZF-80F
50
150
Ф91
Ф120
Ф135
4-Ф9
两端平面、无O型圈沟槽

JZF-100F
55
175
Ф116
Ф148
Ф165
4-Ф9
两端平面、无O型圈沟槽

阀体材质:铸钢、不锈钢、锻钢、铬钼钢。
工作压力1.6-32-50MPA。
工作温度-20°C- 170°C -550°C。
阀门口径从 DN40-DN100。
连接方式:对夹。
驱动方式:手动、蜗轮、气动、电动。
适用介质:水、油品、气、蒸汽等。
