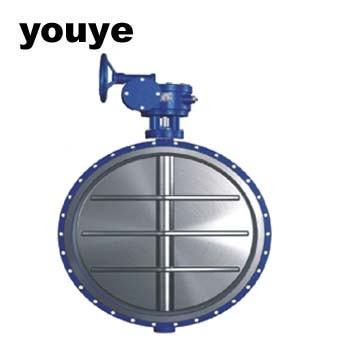

QD41W轻型通风蝶阀简介：
本蝶阀是一种非密闭型蝶阀，应用于介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质流量。

本阀结构独特，采用优质合钢板焊接，具有体积小，重量轻，流通截面大，启闭灵活，可现场和远程控制，广泛适用于建材、冶金、矿山、电力等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置

QD41W轻型通风蝶阀主要性能：
通    径：DN100-4000
公称压力：0.1MPA
适用温度：≤300℃
适用介质：空气，含尘烟气
电源（电压）：三相380V.AC，气源气压：0.4-0.6MPA
泄漏量：＜1.5%
QD41W轻型通风蝶阀主体材料：
零件名称 阀体 阀板 阀轴
材料 碳钢 碳钢 碳钢，不锈钢
QD41W轻型通风蝶阀外形连接尺寸：
DN D D1 L H L2  n-Фd b
300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1350 490 16-18 12
900 1040 990 200 1450 540 16-18 14
1000 1140 1090 220 1550 590 20-18 14
1100 1240 1190 220 1800 640 20-18 14
1200 1340 1290 240 1900 690 20-18 14
1300 1440 1390 240 2020 760 20-18 16
1400 1540 1490 260 2120 810 24-18 16
1500 1640 1590 260 2220 860 24-18 16
1600 1740 1690 280 2390 980 24-18 16
1700 1840 1790 280 2590 1030 28-22 16
1800 1940 1890 300 2709 1096 28-22 16
1900 2040 1990 300 2826 1146 32-22 16
2000 2150 2090 320 2926 1196 32-26 16
2200 2360 2300 340 3126 1296 36-26 16
2400 2560 2500 360 3326 1396 36-26 18
2600 2760 2700 380 3526 1496 40-26 18
2800 2960 2900 400 3726 1596 40-26 18
3000 3190 3110 400 4098 1698 44-30 18
3200 3390 3310 440 4338 1798 44-30 20
3400 3590 3510 440 4578 1898 48-30 20
3600 3790 3710 480 4780 1998 48-30 20
3800 4000 3910 480 5000 2098 52-30 22
4000 4210 4120 520 5200 2210 52-30 22

注：
1， 有关执行器原理，接线图，技术参数请与我公司销售人员联系。
2， 本阀门可按用户要求设计制造。
3， 需附件请在合同中注明（控制箱，电磁阀，空气过滤减压器）。
