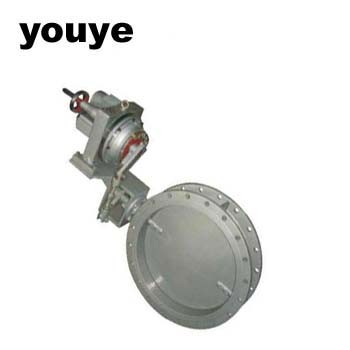

GD941W高温烟气蝶阀简介：
本系列蝶阀引进国外先进技术，采用优质耐热钢经特殊工艺研制而成的一种高性能高温蝶阀，具有耐高温，体积小，耐震，耐磨，结构紧凑，操作方便，灵活，流阻小等特点。与各种电动，气动，液动，电液动，手动执行器组合以组成不同性能的阀门，可实现自动调节或远距离控制，广泛应用于冶金，建材，石化，电国等部门。
GD941W高温烟气蝶阀主要性能：
公称通径：DN500-DN4000
公称压力：0.6MPA
适用介质：空气，烟气，及其它高温气体
适用温度：P1T≤450℃ P2T≤650℃ P3T≤950℃ P3T≤1150℃
泄 漏 量：普通型≤3% 低泄漏型：≤1%
输入信号：0-10（4-20）mA或开关量信号
电源（气源）：220V 380V 。AC  （0.14-0.5MPA）
公称通径 DN(mm) 50~4000
公称压力 PN(MPa) 0.05 0.10 0.25 0.6
试验压力 强度试验 0.075 0.15 0.375 0.9
非密闭性 ≤1.5%泄漏量
适用介质 煤气、灰尘气体、烟道气等
驱动形式 手动、蜗轮、气动、电动传动等

GD941W高温烟气蝶阀外形尺寸：
DN B L L1  H
对夹  法兰
50 60 100 495 75 350
80 525 90
100 545 100
125 750 123
150 200 770 138
200 70 830 168 470
250 880 193
300 80 1000 230
350 1060 255
400 100 300 1140 300
450 1290 320 588
500 1340 350
600 150 1650 550
700 1805 600
800 200 400 1950 655 630
900 2100 730
1000 2200 775
1200 250 2290 955
1400 2480 1055 740
1600 500 2360 1125
1800 2930 1235
2000 3150 1340 880
2200 350 3350 1450
2400 3560 1560
2600 3760 1650
2800 3990 1765
3000 4320 1880
3200 450 600 4520 1990 1040
3400 4720 2020
3600 4920 2130
3800 5140 2350
4000 5350 2470

注：
1， 本阀门可按用户要求设计制造（非水平安装时请注明夹角）。
2， 有关执行器原理，接线图，技术参数与我公司销售人员联系。
3， 需附件请注明（如伺服放大器，电动操作器，控制箱，电磁阀，阀门定位器，手操机构，空气过滤减压器）。
4， 订货时注明：产品名称，规格，型号，公称压力，适用温度，阀板转角，阀体材料，输入信号，安装角度。
