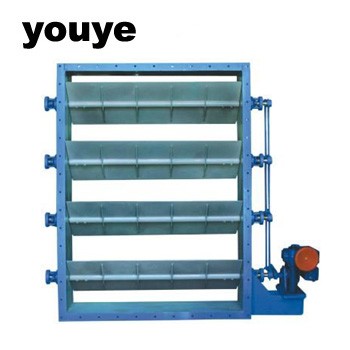

DjB41W矩形百叶式调节蝶阀简介：
矩形百叶式调节蝶阀采用优质合金刚制造而成，具有结构合理，重量轻，流阻小，启闭灵活，维修方便等优点，本系列蝶阀有圆形、矩形单板、矩形多板等形式可供选择，广泛应用于电站、冶金、矿山的通风除尘及环保、采暖通风气体管路中做调节和控制介质流量使用。

DjB41W矩形百叶式调节蝶阀结构特点
该矩形多叶片通风蝶阀用气动电动等驱动叶片旋转，达到调节介质流浪的目的。该阀根据口径的不同，可分为单轴、双轴及多轴等形式，根据用途可分为密封及橡胶软密封。可与各种电，气动执行机构组成不同控制方式的阀门，实现就地及远距离操控。

DjB41W矩形百叶式调节蝶阀主要技术参数
公称压力PN(MPa) 0.6MPa
适用温度℃ ≤350℃
适用介质 粉尘、含尘气体
泄漏量 ≤3%
阀门启闭时间 ≈25秒 second
输入信号（直流） Ⅱ型0~10MA；Ⅲ型4~20MA
输入通道 3个
输入电阻 Ⅱ型220Ω；Ⅲ型250Ω
电源电压 220V 380V；50HZ
介质流速 ≤25m/s
DjB41W矩形百叶式调节蝶阀零件材料
名称 阀体 百叶板 连杆 支架 曲柄 阀轴
材料 碳钢 碳钢 碳钢 WCB QT500-7 碳钢 2Cr13
DjB41W矩形百叶式调节蝶阀结构图：
DjB41W矩形百叶式调节蝶阀外形及连接尺寸：
A′B A1′B1 A2′B2 L L1 H1 H B Z-Φd X Y 轴线 执行器
320′180 375′106 400′240 180 245 580 735 8 16-14 5 3 2 DKJ-210
320′250 375′295 400′330 180 245 625 825 8 16-14 5 3 2 DKJ-210
400′200 455′255 500′330 200 245 610 805 8 16-18 5 3 2 DKJ-210
400′320 455′375 500′420 200 245 870 915 8 16-18 5 3 2 DKJ-210
500′200 555′255 600′300 220 245 610 805 8 16-18 5 3 3 DKJ-210
500′400 555′455 600′500 220 245 670 915 8 20-18 5 5 3 DKJ-210
630′320 685′375 730′420 220 245 610 805 10 20-18 7 3 3 DKJ-210
630′400 685′455 730′500 220 245 710 995 10 24-18 7 5 3 DKJ-210
800′400 855′455 900′500 240 300 670 945 10 24-18 7 5 4 DKJ-310
800′630 855′685 900′730 240 300 710 995 10 28-18 7 7 4 DKJ-310
1000′800 1070′870 1130′930 260 300 905 1270 10 28-23 7 7 4 DKJ-310
1250′630 1320′700 1380′760 280 300 1005 1505 10 32-23 9 7 5 DKJ-310
1250′1000 1320′1070 1380′1130 280 300 1105 1705 10 32-23 9 7 5 DKJ-310
1400′800 1470′870 1530′930 300 385 1075 1575 10 36-23 11 7 5 DKJ-410
1400′1250 1470′1320 1530′1380 300 385 1300 2025 10 40-23 11 9 5 DKJ-410
1600′1000 1670′1070 1730′1130 320 385 1175 1775 10 36-23 11 7 5 DKJ-410
1600′1250 1670′1320 1730′1380 320 385 1300 2025 10 40-23 11 9 5 DKJ-410
1800′1250 1870′1320 1930′1380 340 420 1450 2175 10 44-23 13 9 6 DKJ-510
1800′1400 1870′1470 1930′1530 340 420 1525 2325 10 48-23 13 11 6 DKJ-510
2000′1250 2070′1320 2130′1380 360 420 1450 2175 12 48-23 15 9 6 DKJ-510
2000′1800 2070′1670 2130′1730 360 420 1620 2520 12 52-23 15 11 6 DKJ-510
2500′1800 2570′1870 2630′1730 420 450 1695 2595 12 56-23 17 11 8 DKJ-610A
2500′2000 2570′2070 2630′2130 420 450 1895 2995 12 64-23 17 15 8 DKJ-610A
2800′2500 2870′2570 2930′2630 440 450 2145 3195 12 72-23 19 17 8 DKJ-610A
3200′2800 3270′2870 3330′2930 480 480 2325 3825 12 80-23 21 19 10 DK
