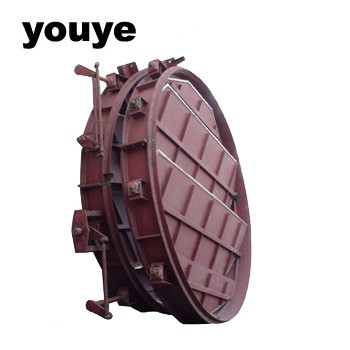

SGD双层气封挡板阀简介：
双层气封挡板阀又称烟气脱硫双层百叶窗式挡板风门，用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中，风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。

SGD双层气封挡板阀结构特点
1. 采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2. 风门启闭时间≤60S（可根据用户要求选定）。
3. 外部设计有连杆机构，使数个叶片同步开启或关闭。
4. 双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。
5. 双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为：100％
6. 驱动方式：气动或电动
7. 驱动装置通常采用直联式与风门连接安装。
8. 电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9. 风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。
10.密封风系统的密封风机和电加热器可由我方选型后成套提供。

SGD双层气封挡板阀技术参数
1. 烟道截面：W（宽）×H（高）×L（厚）；
2. 适用介质：冷热烟气；
3. 设计耐温：≤300℃；
4. 设计压力：±8500Pa；
5. 烟气内外泄漏率：“0”
6. 驱动方式：电动或气动；
7. 电源和控制要求：由用户选定。
SGD双层气封挡板阀结构图：
SGD双层气封挡板阀外形及连接尺寸：
DN D1 D L L1 H1 H b Z-Φd 轴数 执行器 Wt/kg
500 555 600 220 300 900 1270 8 20-18 3 DKJ-310 594
600 655 700 220 300 950 1370 10 20-18 3 DKJ-310 629
700 755 800 240 300 1000 1470 10 20-18 3 DKJ-310 721
800 870 930 240 365 1120 1640 10 24-23 3 DKJ-410 813
900 970 1030 260 365 1170 1740 12 24-23 3 DKJ-410 905
1000 1070 1130 260 365 1220 1840 12 28-23 3 DKJ-410 1000
1120 1190 1250 280 420 1430 2110 12 28-23 3 DKJ-510 1080
1250 1320 1380 280 420 1495 2240 14 32-23 4 DKJ-510 1372
1400 1470 1530 300 420 1570 2390 14 36-23 4 DKJ-510 1566
1600 1670 1730 320 450 1745 2660 14 40-23 4 DKJ-610A 1951
1800 1870 1930 340 450 1845 2860 16 44-23 4 DKJ-610A 2340
2000 2070 2130 360 450 1945 3060 16 48-23 4 DKJ-610A 2730
2240 2310 2370 380 480 2095 3330 18 48-23 4 DKJ-610 3075
2500 2570 2630 420 480 2225 3590 18 52-23 5 DKJ-610 3624
2800 2870 2930 440 480 2375 3890 18 60-23 5 DKJ-610 4226
3000 3070 3130 460 480 2475 4090 18 60-23 5 DKJ-610 4735

注：
供货范围
包括风门本体、密封风入口阀、驱动装置（电动装置或气动装置）和其它附件，密封风机和电加热器可成套供货。

订货须知
1. 提供烟道接口尺寸及管道的安装位置（水平管道或立式管道）；
2. 烟气参数；
3. 启闭时间要求；
4. 连接方式：法兰平面对焊连接或法兰螺栓连接；
5. 防腐蚀材质要求（镍基合金或耐酸不锈钢）；
6. 操作方式：电动或气动（驱动装置品牌要求）；
7. 风门在管道中的用途及位置；
8. 订货前供方提供安装总图给需方确认。
