泊头市东建铸造有限责任公司

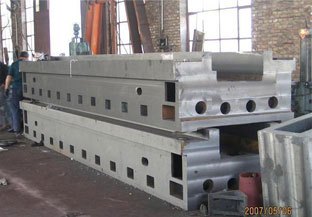

机床是国家工业发展的基础装备，尤其是高端数控机床，其制造水平的高低是衡量一个国家综合实力的重要标志。我国已经连续几年成为世界上较大的机床生产国和消费国，也成为世界进口机床第一大国。我国机床行业产品质量虽然已经有了很大提升，但在使用的稳定性和可靠性方面与国际先进水平有一定差距。 以高速、高精、复合、智能、轻量化为特征的高端数控机床需要的大型铸件必须具备以下5个基本条件：1)较高的尺寸精度与外观质量；2)较高的强度与刚度；3)良好的加工切削性能；4)良好的耐磨性与减震性；5)良好的精度稳定性。也就是说，高端机床铸件需要具有优良的外观质量与内在质量。 床身铸件高端数控机床铸件的内在质量主要包括化学成分、金相组织、力学性能等。内在质量的好与坏，除内部铸造缺陷外，其它方面主要依赖于铁液的熔炼与炉前处理。笔者公司主要使用2台10t/h双排大间距热风冲天炉进行熔炼，个别铸件使用双联熔炼。为保证铸件内在质量，需要严格控制熔炼工艺。 冲天炉的经济技术指标为：出炉温度、熔化率、铁焦比、风焦比等，通常认为铁液的出炉温度是主要技术指标。 对于出炉温度，国内与国外在认识和要求方面存在较大差距，是国外铸造厂对高质量铁液的出炉温度要求。国内多数企业冲天炉熔炼的铁液温度均不高。国内冲天炉熔炼控制的出炉温度较国外低很多，究其原因主要是国内铸造厂过分追求铁焦比，忽视熔炼质量，出炉温度的控制以不产生冷隔、浇不足等铸造缺陷为基础来确定。 大型机床床身铸件为保证浇注平稳，冒口的形式都采用暗冒口，各冒口之间用横浇道相连，以冒口代替雨淋水口，提高冒口的补缩能力。冒口直径选择φ100mm，高度选择150mm，冒口脖处直径为φ50mm。dongjianzhuzao/
