深圳市一通达焊接辅料有限公司

手工贴片机
2．适用范围:
用于SMT元器件安装拾取, 可使用零件类型 Chip(0402、0603、0805、5050.1206等等）IC、QFP、PLCC,主要用于零件少的板及订单量少的板.
4．技术参数:
a.输入气压 0.5～0.7 Mpa
b.输出负压 0～200mm Hg
c.外形尺寸 160×100×65mm
d.该气动吸笔体积小，使用方便，能在各种环境下长期可靠工作。
e.大 小 16*9*7
★ 手工贴片速度2秒/1个元件
★ 可任意调节总量大小、供两人使用
★ 可使用零件类型 Chip(0402、0603、5050.0805等等）IC、QFP、PLCC、BGA
5．使用方法:

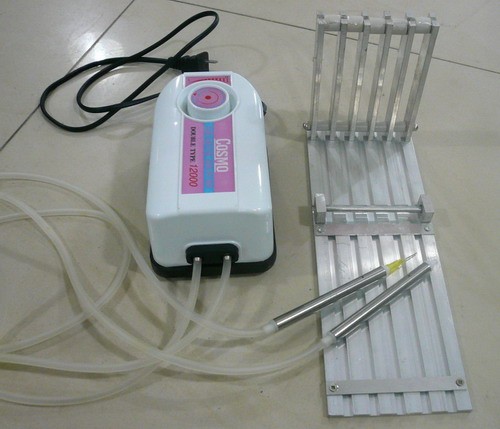

手动贴片机由气动吸笔和喂料料架构成。气动吸笔用于SMT元器件安装拾取。气泵内压缩气源通过快速接头接入输入回路，将抽压控制向反时针方向旋转使压力增加。用手遮盖在笔杆侧近笔嘴的小气孔，吸笔就会产生吸力，拾取元件。放开手指便除去吸力，元器件落下。可以两人共用一台。料架专供元器件料盘摆放，将料带插入卡槽内,并将料带上的贴膜从两处档板之轻轻拉起,便可用气动吸笔进行搞作。如果贴片过程中板子为手动拉台进行推送,操作起更为方使快捷,最快速度可达1.5秒/零件,使人工贴片达到最佳效率。
   6．注意事项:
   a﹑使用时吸嘴尽量要垂直对准零件表面.
   b﹑不同的零件要更换不同的吸嘴.
   c﹑运输途中应防止雨淋、受热及撞击等
   d﹑如果贴片零件是0603﹑0805﹑5050.1206等小元件，可将吸笔的孔用胶纸贴住，使用起来更方便，因锡膏或红胶的粘力比贴片机的吸力要大。
