LH50-23K 云台、球控键盘,监控,安防
　

系统概述

LH50-23K球控键盘可轻松控制PELCO“P”/“D” 、SAMSUNG等多种协议高速球，采用RS485通讯方式，通过拨码可选择不同的协议和波特率。是控制高速球（云台）的首选控制键盘。

LH50-23K球控键盘液晶屏显示摄像机号和操作状态。操作界面友好，外形精巧美观。面板PVC贴膜按键，操作简单、方便、直观。键盘带有三维矢量摇杆，可灵活、轻松控制高速智能球摄像机的云台、镜头、预置位、巡视队列、轨迹扫描、菜单设置等功能。



系统特点

●   外形精巧美观，操作界面友好

●   PVC贴膜按键，操作自如、准确可靠

●   使用双绞线连接，接线方便，独立的电源接口

●   支持PELCO-D、PELCO-P、SAMSUNG等协议

●   20x2液晶带背光显示，显示摄像机状态等信息

●   内置蜂鸣器，键音提示

●   三维矢量摇杆，可灵活、轻松控制高速智能球摄像机的镜头光圈、聚焦和变倍等功能

●   具有预置位调用和设置功能

●   具有自动扫描功能

●   16组可编程巡航队列，可独立运行，也可组合运行

●   一个键盘可控制多台解码器、智能球



技术指标

通讯方式............................................RS-485

液晶显示...........................................具有背光，水平可视角度120度

波特率...............................................1200、2400、4800、9600、19200、38400可选

电源....................................................DC/9V

功率....................................................5W

尺寸....................................................长220mmX宽160mmX高98mm

重量....................................................约1.5公斤

温度....................................................0°C～40°C



产品尺寸

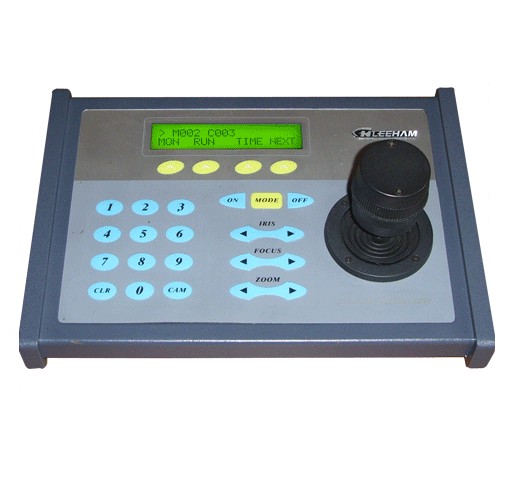

面板介绍
          1：数值区

2：清除键

3：摄像机键

4：确认键

5：操纵区

6：取消键
 7：模式键

8：画面进光量

9：聚焦景物

10：获取图像

11：液晶显示区


插口面板

订购信息
LH50-23K   智能球控制键盘，带液晶显示，三维变速摇杆，支持PELCO-P/D协议
LH50-23K1  DVR控制键盘，带液晶显示，三维变速摇杆，控制海康、大华等知名品牌DVR
LH50-23K2  SONY  EVI-D70P视频会议专用控制键盘，带液晶显示，三维变速摇杆
