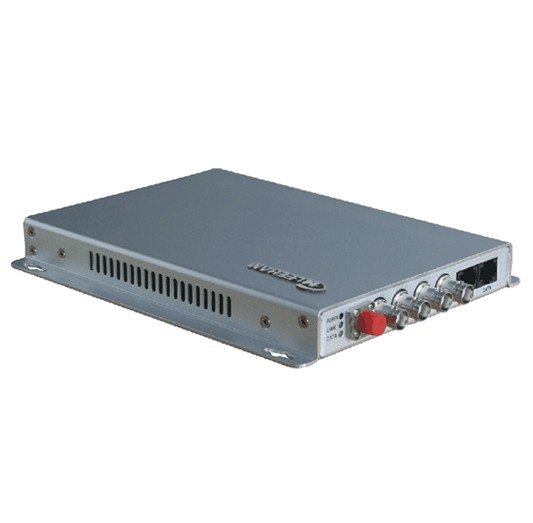

LH80-T/R04V 光端机,监控,安防
　



系统概述

LH80-T/R04V系列数字光端机采用10位数字视频编码技术， 通过一根光纤传输4路视频和多路数据，实时同步、无失真、高质量地传输。视频兼容NTSC、PAL、 SECAM多种制式，支持RS232、RS422、RS485等数据接口及所有主要数据通讯协议。即插即用，安装简单，无需调节。

模块化设计，将视频、数据、音频、开关量、电话语音、E1通道、对讲、网络等电路功能化、模块化，主板信息总线的标准化，可以方便地组合出各种复合信息数据流的复用传输光端机，最大限度地满足用户千变万化的动态需求。即插即用的设计使得安装简便易行，无需进行现场调节，其光模块和核心电路均采用高质量的元器件，稳定性高，所有光、电接口均符合国家标准，适用于不同的工作环境。带有 LED视频状态指示，可监控系统的正常运行。



系统特点

●   10位PCM数字视频编码

●   支持带电热插拔

●   即插即用

●   支持RS232、RS422、RS485等数据接口

●   兼容NTSC、PAL、SECAM视频制式

●   具有过载保护、自动恢复功能

●   无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰

●   LED灯显示设备工作状态

●   工业级设计，模块化设计使设备可靠灵活

●   可选网络管理功能

●   独立式或19＇标准 1U 机架式安装



技术指标

视频制式.........................................................PAL/NTSC/SECAM

采样频率........................................................15.36MHz

带宽................................................................5Hz～8MHz

输入/输出阻抗...............................................75Ω（非平衡）

输入/输出电压...............................................1.0Vp-p typ

微分增益.........................................................70dB

数据方向.......................................................正向/反向/双向

数据格式.......................................................RS-232、RS422、RS485、Manchester

速率.............................................................. 0～256kbps

误码率...........................................................10 -9

波长...............................................................1470-1610nm

发射功率..................................................... -12dBm～+3dBm

接收灵敏度.................................................. -30dBm～20dBm

接口............................................................... FC/ST

供电电压.......................................................220VAC（+15%，-20%）、50Hz

工作温度.......................................................-40℃~+75℃


系统连接图
